SRSC45H1 container reach stacker crane main body K

2025年9月17日 by admin

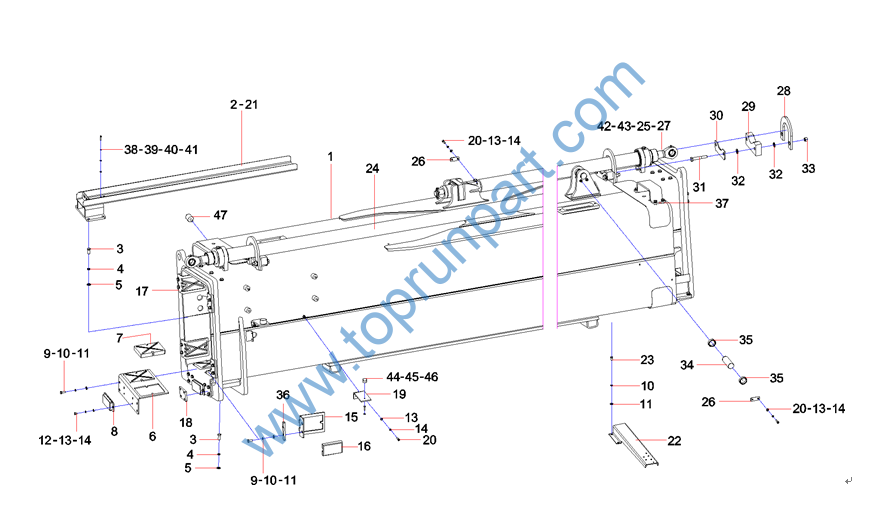

序号	代码	名称	数量
1	12606359	主梁组件	1
2	13024639	拖链槽组件	2
3	A210111000038	螺栓	20
4	A210401000002	垫圈	8
5	A210405000001	垫圈	20
6	13158407	滑块板	2
7	11486218	主梁滑块	4
8	10030816	缓冲垫组件	2
9	A210111000197	螺栓 M10×25GB5783 10.9	32
10	A210401000001	垫圈	36
11	A210405000011	垫圈	36
12	A210111000240	螺栓	4
13	A210401000017	垫圈	12
14	A210405000007	垫圈	14
15	13158396	滑块板	8
16	12058087	Slide block SDJ450.2-4A	8
17	13914098	上滑块组件	2
18	13024645	垫板2	4
19	10833167	电控柜支撑	2
20	A210204000162	螺钉 M8×25GB70.1	6
21	60262866	伸缩拖链SR445MI061-075×32节brevetti	2
22	A820101331392	液压管支架	1

23	A210111000125	螺栓M10×16GB5783	4
24	10207101	伸缩油缸	2
25	13563089	垫片	8
26	11478611	卡板	1
27	13563088	压板	2
28	12588765	上限位板	2
29	12588756	橡胶垫	2
30	12588758	垫板	2
31	A210111000447	螺栓M16×100GB5782 10.9级	4
32	A210405000003	垫圈	8
33	A210319000012	螺母M16GB889.1	4
34	A820301015793	横移销轴	1
35	11484122	挡圈	2
36	13024646	垫板1	8
37	13108339	防护板	1
38	A210204000132	螺钉 M6×25GB70.1	12
39	A210401000016	垫圈	12
40	A210405000006	垫圈	12
41	A210319000003	螺母M6GB889.1	4
42	A210356000006	螺母M36×3GB9457	2
43	13563084	缓冲垫	4
44	A210319000004	螺母	2

45	A210110000340	螺栓M8×70GB5782	2
46	12196286	缓冲螺柱2	2
47	12187870	缓冲螺柱	4

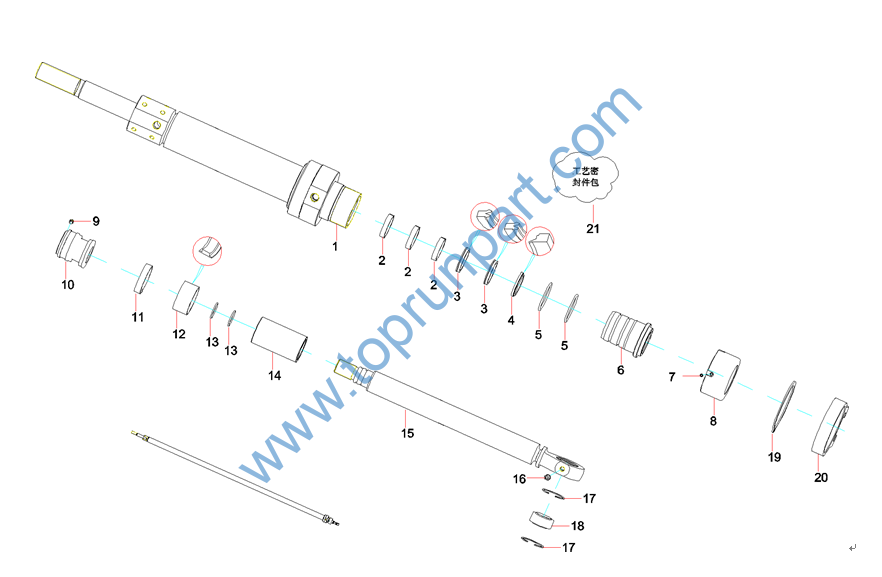

序号	代码	名称	数量
1	10207100	缸筒总成ZXSDJ90.2.5.1	1
2	A880803040036	UP导向环	3
3	B230101000219	活塞杆密封	2
4	B230101000065	防尘圈A14030P5008	1
5	A210609000162	O形圈	2
6	12002149	导向套DT063045WB-1	1
7	A880801010065	螺钉M6×6GB79	1
8	12720571	压盖	1
9	A210208000001	螺钉	1
10	10206486	活塞	1
11	A880803040047	UP导向环58×63×12.7 KT200	1
12	A880806030022	MD密封圈63×47×18.4	1
13	A210608000122	O形圈30×2.65GB3452.1	2
14	10206485	隔套	1
15	10207098	活塞杆组件	1
16	A210804000002	黄油嘴	1
17	A210416000039	挡圈	2
18	A221500000035	关节轴承	1
19	A210414000012	挡圈100GB894.1	1
20	10207092	油缸座	1
21	10209797	DJ094A工艺密封件包	1

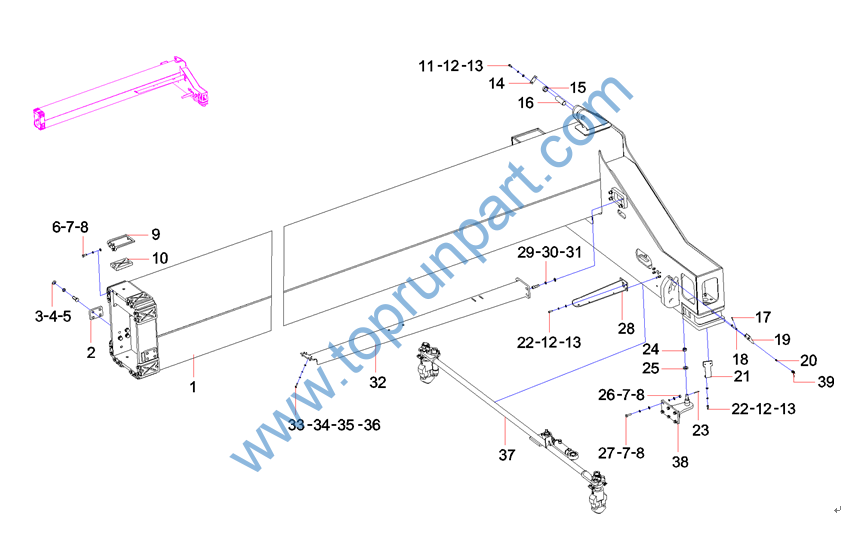

序号	代码	名称	数量
1	12604810	左伸缩梁组件	1
2	13191928	挡板	2
3	A210111000053	螺栓	8
4	A210401000004	垫圈	8
5	A210405000003	垫圈	8
6	A210111000197	螺栓 M10×25GB5783 10.9	16
7	A210401000001	垫圈	28
8	A210405000011	垫圈	28
9	A820101328209	滑块板(1)	8
10	12058087	Slide block SDJ450.2-4A	8
11	A210111000090	螺栓	2
12	A210401000017	垫圈	10
13	A210405000007	垫圈	10
14	11478611	卡板	1
15	11482652	挡圈2	2
16	11172032	转锁油缸销	1
17	A210491000014	销3.2×20GB91	2
18	10759532	销轴	2
19	10759366	挡板	2
20	A210804000001	黄油嘴	2
21	12608220	传感器支架	2
22	A210204000147	螺钉 M8×20GB70.1	8

23	A210501000025	销	1
24	A210319000012	螺母M16GB889.1	1
25	12612646	挡圈2	1
26	A210307000017	螺母	6
27	A210111000025	螺栓	6
28	12783485	左支架组件	1
29	A210401000002	垫圈	4
30	A210405000001	垫圈	4
31	A210204000338	螺钉M12×40GB70.1 10.9级	4
32	11479449	拖线槽	1
33	A210401000016	垫圈	4
34	A210405000006	垫圈	4
35	A210319000003	螺母M6GB889.1	4
36	A210204000132	螺钉 M6×25GB70.1	4
37	13559316	转锁机构	1
38	13559331	旋锁油缸座组件	1
39	10762009	扭簧	4

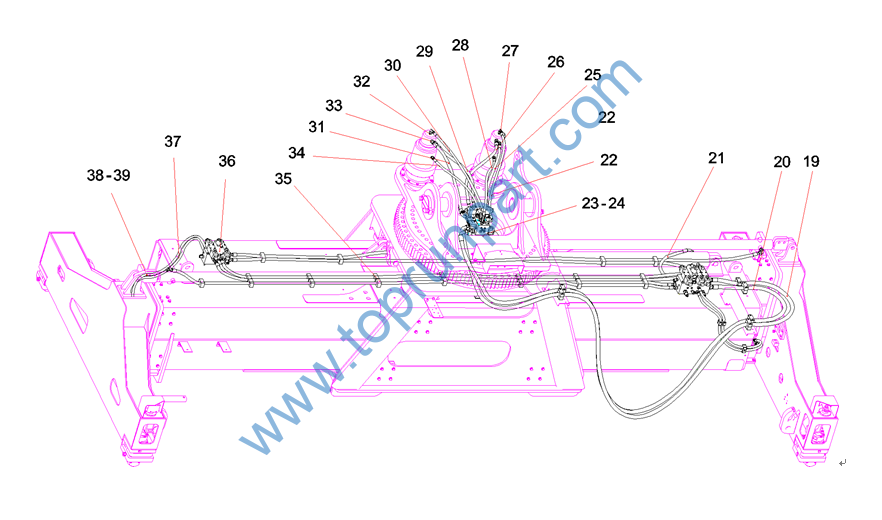

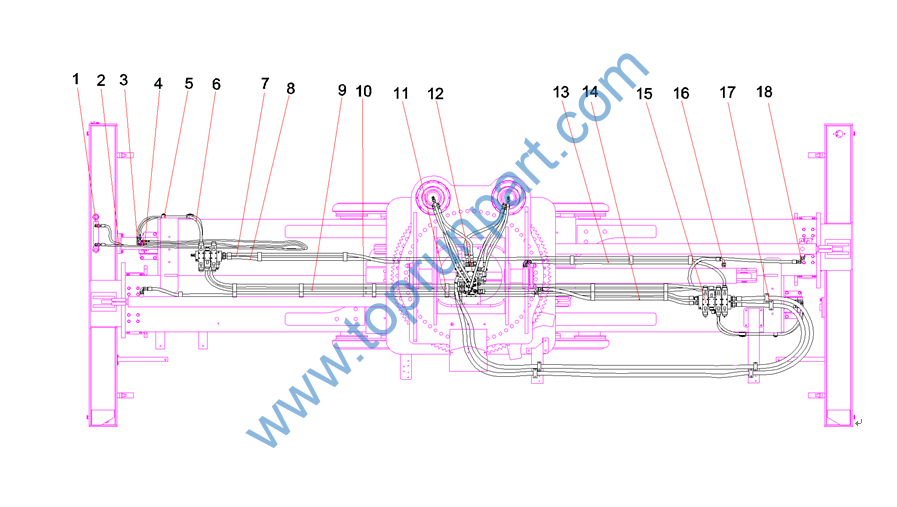

序号	代码	名称	数量
1	B210780000176	管接头	4
2	B230103005618	胶管2SN06-DKOL-5000Q/SY1102	4
3	B210780000418	管接头	4
4	B210780000195	管接头	4
5	60028239	管夹体	4
6	B230103006589	胶管2SN06-DKOL-1250Q/SY1102	4
7	B230103000337	胶管2SN12-DKOL-1400	1
8	B230103004301	胶管Q/SY1102	1
9	B230103007175	胶管Q/SY1102	2
10	B230103004301	胶管Q/SY1102	1
11	60014674	管夹体	14
12	12920933	回转阀组B	1
13	B230103004461	胶管	1
14	B230103003782	胶管	1
15	12618980	伸缩侧移阀组	1
16	B210780000042	管接头	6
17	60165339	夹体SP430-PP DP-AS	8
18	B210780000025	直角组合接头	6

序号	代码	名称	数量
19	B230103004299	胶管Q/SY1102	1
20	B230103007871	胶管Q/SY1102	1
21	B230103005377	胶管Q/SY1102	1
22	B230103003376	胶管2SN8-DKOL-DKOL45-900Q/SY1102	1
23	B210780000049	管接头	2
24	A229900005468	回转接头2ZWⅡ12ZY	1
25	B230103000354	胶管	1
26	B230103005377	胶管Q/SY1102	1
27	B210780000636	直角组合接头	2
28	B230103004913	胶管2SN08-DKOL-DKOL45-800(GT)Q/SY1102	1
29	A832513075000	胶管	1
30	B230103003376	胶管2SN8-DKOL-DKOL45-900Q/SY1102	1
31	B230103004807	胶管Q/SY1102	1
32	B210780000733	管接头	4
33	B210780000043	管接头	4
34	B230103003877	胶管	1
35	60014675	管夹体	8
36	12618950	伸缩旋锁阀组	1
37	12627017	空箱正面吊吊具液压原理图	1
38	60167156	长头螺栓AF2DMW3	14
39	60167157	保险片SIV2-3DW3	14

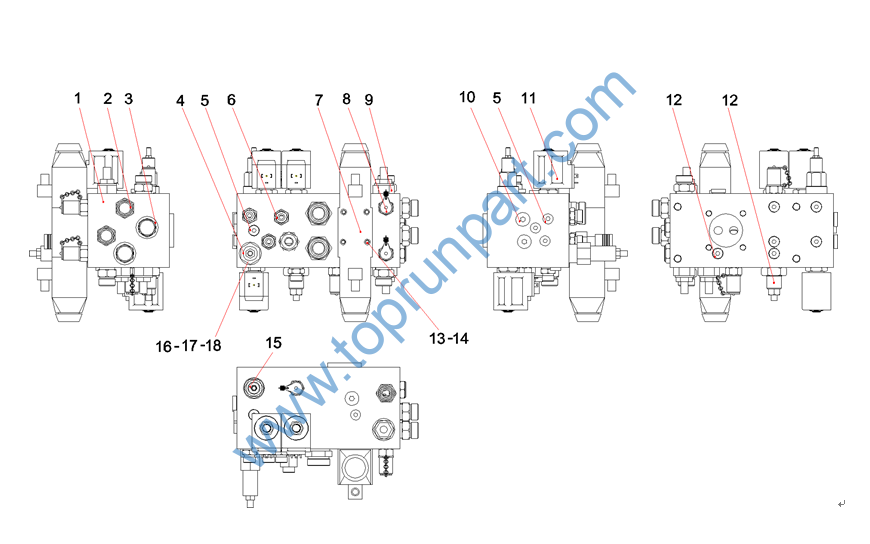

序号	代码	名称	数量
1	12920918	回转阀块B	1
2	B210780000040	端直通接头	4
3	B220401000049	单向阀	2
4	B220401000492	节流阀	1
5	B210399000003	螺塞	13
6	B210780000036	端直通接头	4
7	B220400000323	电磁换向阀	1
8	B210770000084	测压接头	4
9	B220401000105	溢流阀	3
10	B210780000201	螺塞	3
11	B220400000023	电磁换向阀	3
12	B220401000913	减压阀	1
13	A210204000168	螺钉M5×30GB70.1 10.9级	4
14	A820601020466	防水盖	4
15	B220401000546	单向节流阀	1
16	B210780000266	管接头	2
17	21018928	单向阀	1
18	B210780000329	直通组合接头GZLM22	1
