SRSC45H1 container reach stacker crane main body I

by

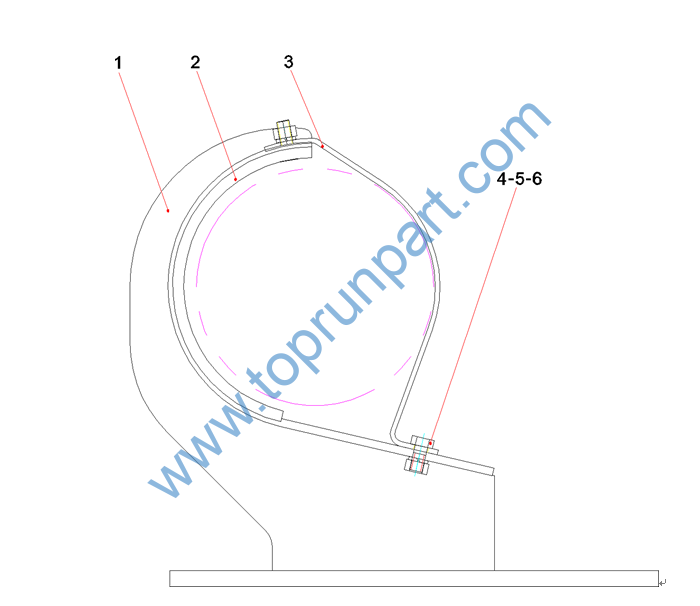

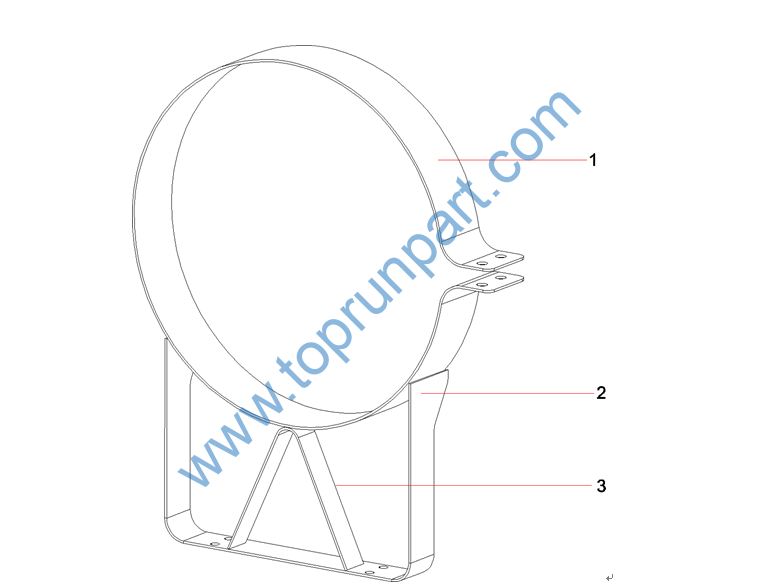

112564190抱箍
212564191安装支架
312564192筋板
112564171进气管支架焊接
211577832橡胶垫
311578451压条
4A210307000012螺母
5A210111000323螺栓
6A210401000017垫圈
序号代码名称

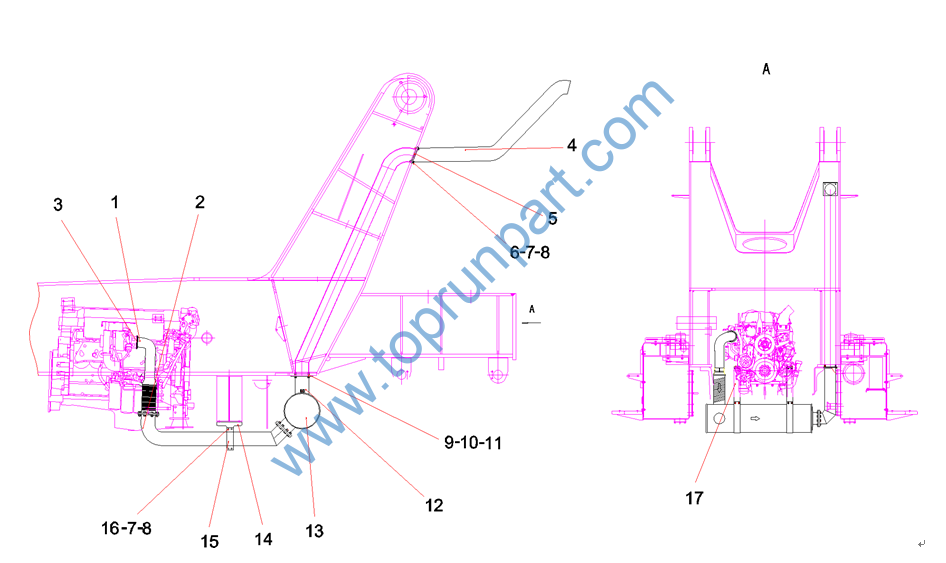

113571504排气管1
213571562排气管2
360000076V形抱箍φ113-φ121
413436257排气尾管
5A820603000236尾管密封垫
6A210111000025螺栓
7A210405000011垫圈
8A210401000001垫圈
9A820603000141密封垫Ⅱ
10A210401000002垫圈
11A210111000040螺栓
1213571664排气管3
1360137876消声器
1413572749排气管支架
15A829900001456排气管夹Ⅰ
16A210111000018螺栓
1713572889消声器支架
序号代码名称
10A210401000002垫圈
11A210111000040螺栓
1810186111消声器固定夹
19A210307000001螺母
序号代码名称

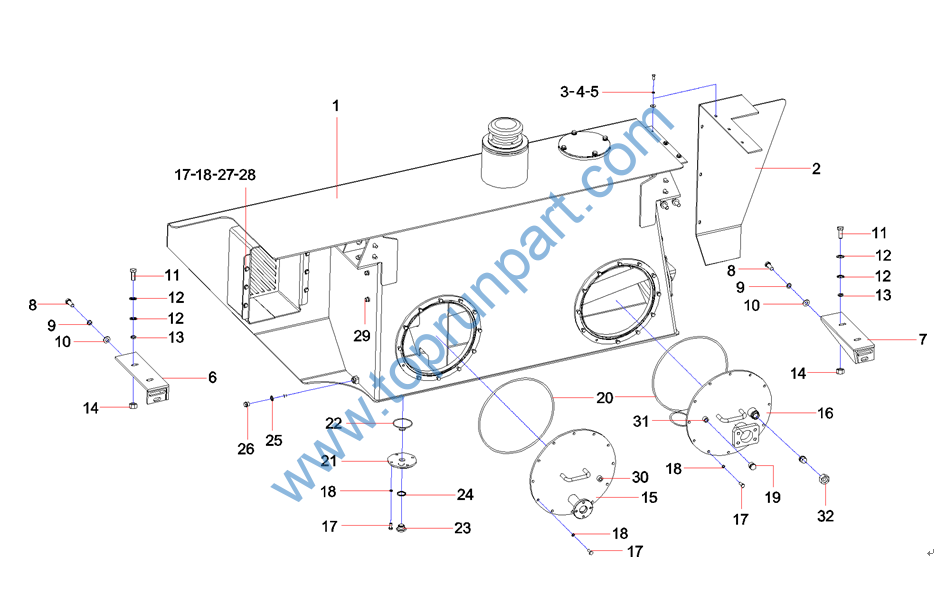

113061002工作油箱箱体
213060564左前盖
3A210111000089螺栓
4A210404000005垫圈 8GB96.1
5A210401000017垫圈
610187917油箱前支架
712378350油箱后支架
8A210111000112螺栓
9A210401000004垫圈
10A210491000118垫圈 16GB1230
11A210111000041螺栓M12×45GB5783
12A210404000004垫圈
13A210401000002垫圈
14A210307000001螺母
1513060517吸油盖板总成
1613060532吸油管盖板
17A210111000018螺栓
18A210401000001垫圈
19B210780000091堵头
20A210609000295O形圈
2110774636清洗油孔盖板
22A210609000082O形圈85×3.55GB3452.1
2321051814螺塞
24A210434000015垫圈
25A210434000009垫圈18JB982
26A210333000011螺塞M18×1.5JB1000
27A210307000017螺母
28A210405000011垫圈
29B210780000712端直通接头
30B210780000201螺塞
31B210399000002螺塞
32B210780000112螺母
4A210404000005垫圈 8GB96.1
5A210401000017垫圈
12A210404000004垫圈
13A210401000002垫圈
17A210111000018螺栓
18A210401000001垫圈
20A210609000295O形圈
28A210405000011垫圈

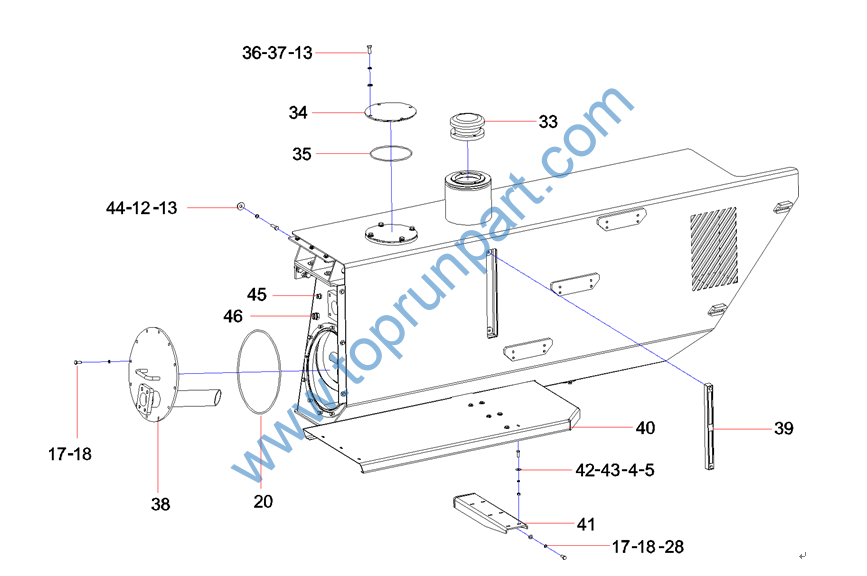

33A222100000264空气滤清器
3413060459回油过滤器盖
35A210609000260O形圈
36A210111000038螺栓
37A210405000001垫圈
3813060487吸油管盖板
39A250100000041液位液温计
4013061020踏板
4113060463踏板支架
42A210111000090螺栓
43A210307000012螺母
44A210111000040螺栓
45B210780000266管接头
46B210780000746管接头
