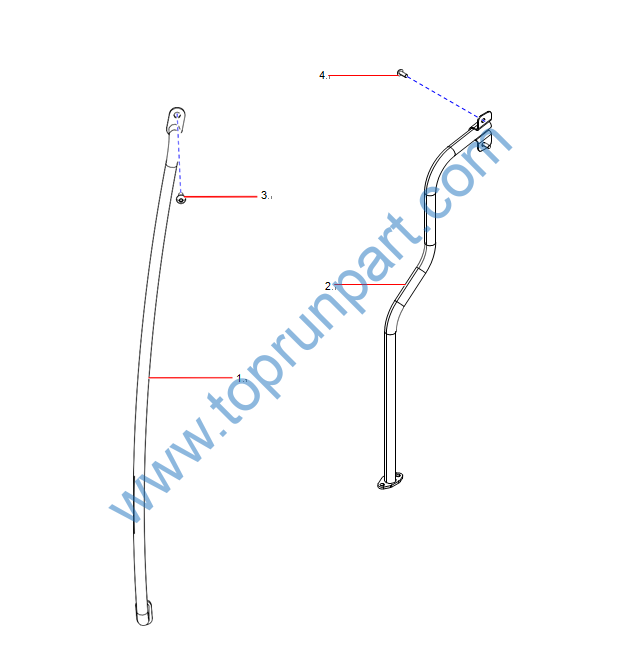

序号 零件号 名称 备注 数量 页码
1 SSY005620736 外上车扶手总成 1
2 SSY005620737 内上车扶手总成 1
3 120104990031A 螺钉 2
4 120104990030A 螺钉 2

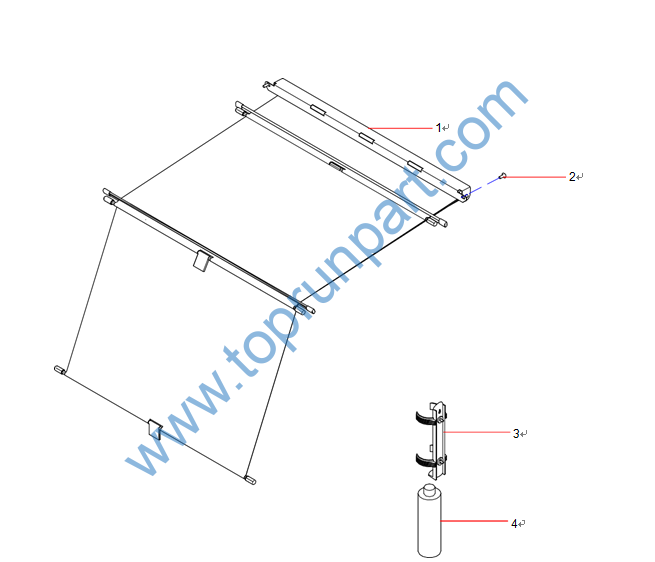

序号 零件号 名称 备注 数量 页码
1 130907000487A 遮阳帘 1
2 120104990028A 螺钉 4
3 130907000031A 灭火器支架 1
4 130988000550A 灭火器 1

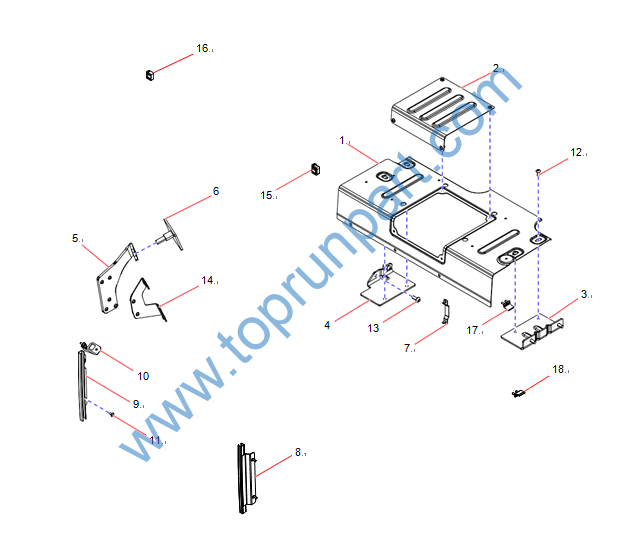

序号 零件号 名称 备注 数量 页码
1 SSY005620732 上安装板总成 1
2 SSY005620734 电器维修口盖板 1
3 SSY005620739 左侧围内板支架 1
4 13345260 右侧围内板支架总成 1
5 SSY005620696 显示屏支架 1
6 SSY005620699 显示屏安装底座 1
7 SSY005620705 门控开关支架 1
8 SSY005620730 左侧前窗下玻璃安装导槽总成 1
9 SSY005620731 右侧前窗下玻璃安装导槽总成 1
10 SSY005620669 前窗触碰开关支架总成 1
11 120104990028A 螺钉 23
12 120104990030A 螺钉 4
13 120104990031A 螺钉 4
14 SSY005620698 前控箱支架组件 1
15 SSY005688965 左侧滑道堵 1
16 SSY005688710 右侧滑道堵 1
17 SSY005689040 侧门上固定板 1
18 SSY005689029 侧门下固定板 1

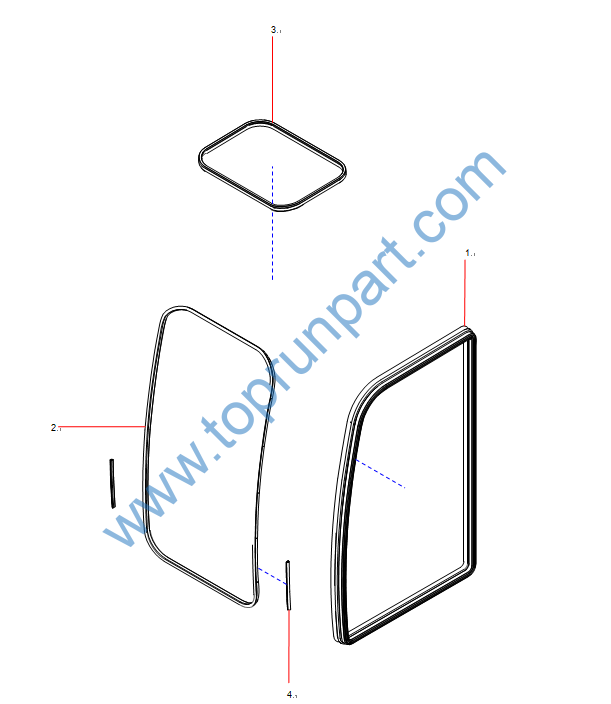

序号 零件号 名称 备注 数量 页码
1 SSY005620714 车门胶条 1
2 SSY005620716 前窗胶条 1
3 SSY005620717 天窗胶条 1
4 SSY005620718 前窗下玻璃安装粘绒条 2

序号 零件号 名称 备注 数量 页码
1 SSY006032399 活动窗预制总成 1 2-38

2 SSY005620690 左上滑轮轴固定板总成 1
3 SSY005620723 滚轮 4
4 120104990030A 螺钉 10
5 SSY005620691 右上滑轮轴固定板总成 1
6 130907000489A 平衡器总成 1
7 120104990028A 螺钉 8
8 SSY005620695 前窗左侧锁闭合锁板 2
9 SSY005620725 涨紧器 1
10 SSY005620728 前下缓冲块 2
11 SSY005620721 前活动窗左侧锁舌 1
12 SSY005620722 前活动窗右侧锁舌 1

序号 零件号 名称 备注 数量 页码
1 130906000019B 前挡风玻璃 1
2 SSY005620688 前窗遮阳帘挂钩左 2
3 120104990028A 螺钉 1
4 SSY005620689 前窗遮阳帘挂钩右 2
5 130907000491A 前活动窗左侧锁 1
6 130907000492A 前活动窗右侧锁 1
7 SSY005620727 涨紧块 1
8 SSY005620693 左下滑轮轴固定板总成 1
9 120104990030A 螺钉 6
10 SSY005620694 右下滑轮轴固定板总成 1

序号 零件号 名称 备注 数量 页码
1 SSY005981711 护网装配总成 1 2-42

2 SSY005969117 玻璃装配总成 1 2-44

3 SSY005967613 驾驶室灯罩总成 1 2-46

序号 零件号 名称 备注 数量 页码
1 SSY005682177 C11前下护网 1
2 130901000267A001 顶防护网总成 1
3 61003893 螺栓组合件 10
4 120107030001A 垫圈 4
5 120102020023A 螺母 8
6 120101020324A 螺栓 4

序号 零件号 名称 备注 数量 页码
1 61003855 下窗玻璃胶墩 2
2 130906000016B 右侧窗玻璃 1
3 130906000021B 后窗玻璃 1
4 130906000015B 左侧窗玻璃 1
5 SSY009046707 推拉窗锁扣 1
6 130906000022B 左车门玻璃 1
7 SSY006182923 门推拉窗 1
8 130907000329A 后弯玻璃垫块1 12
9 130906000018B 前挡风玻璃 1
