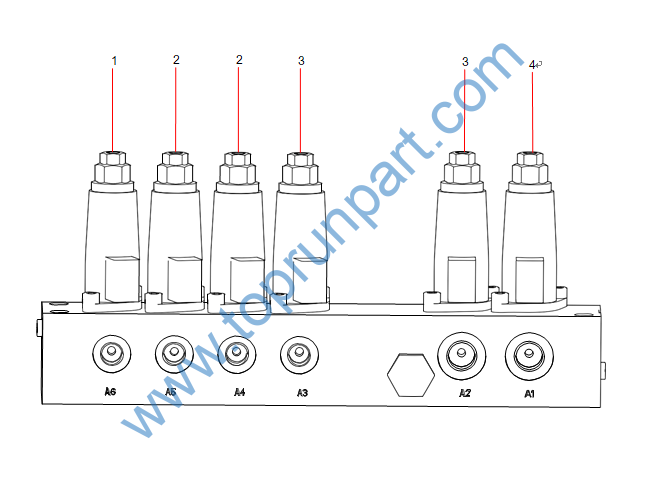

序号 零件号 名称 备注 数量 页码
1 152300000051B001 比例减压阀 1
2 61002282 电磁切换阀 2
3 61002281 电磁切换阀 2
4 60245189 减压阀 1

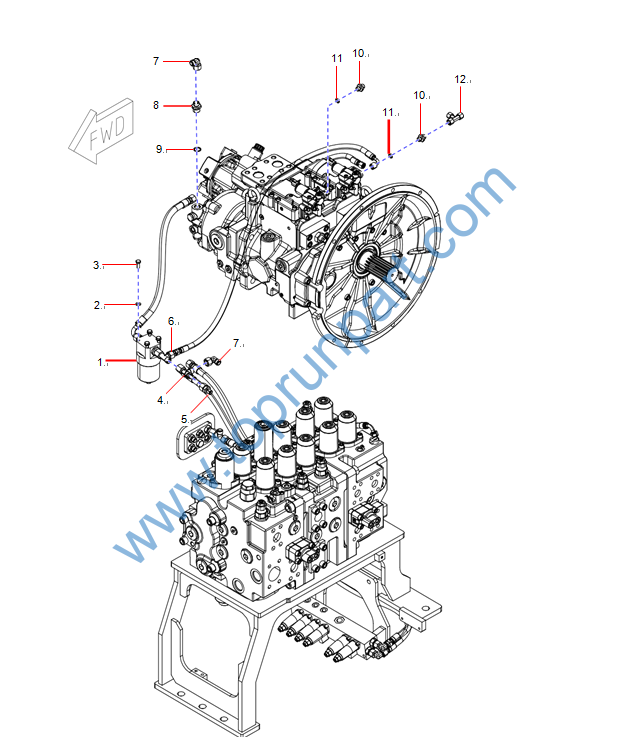

序号 零件号 名称 备注 数量 页码
1 B229900000063 高压过滤器 1 2-132

2 24000633 垫圈 4
3 A210111000343 螺栓 4
4 B210780000016 三通组合接头 2
5 B210780000683 对接式变径接头 1
6 B210780000827 对接式变径接头 1
7 B210780000024 直角组合接头 3
8 A820205000941 端直通接头GEOLG1/2-LM18 1
9 B230101000090 O形圈 1
10 60020078 过滤接头 2
11 B230101000047 O形圈 2
12 B210780000170 三通组合接头 1

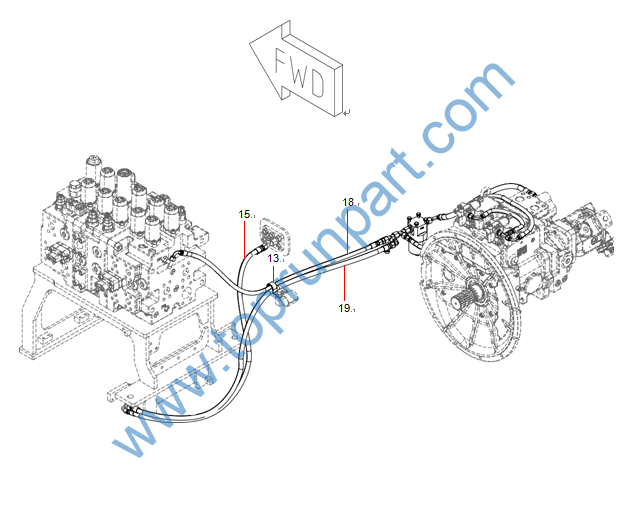

序号 零件号 名称 备注 数量 页码
13 60086356 线夹,线卡 1
15 B230103001428 胶管 1
18 B230103003320 胶管 1
19 B230103001649 胶管 1

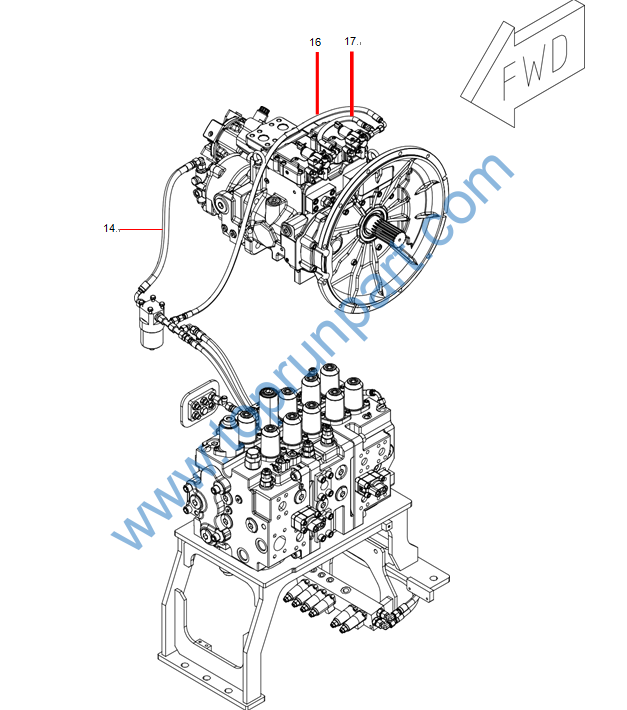

序号 零件号 名称 备注 数量 页码
14 60101296 胶管 1
16 60187384 胶管 1
17 21018549 胶管 1

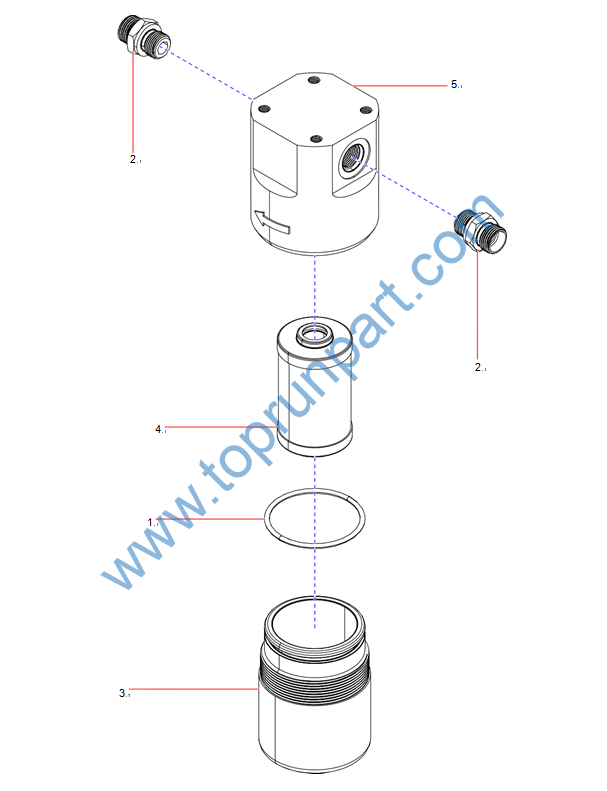

序号 零件号 名称 备注 数量 页码
1 151403021228A O形圈 1
2 151599000053A002 过渡接头 2
3 151599000053A003 筒体 1
4 A222100000119 液压滤芯 1
5 151599000053A001 滤头 1

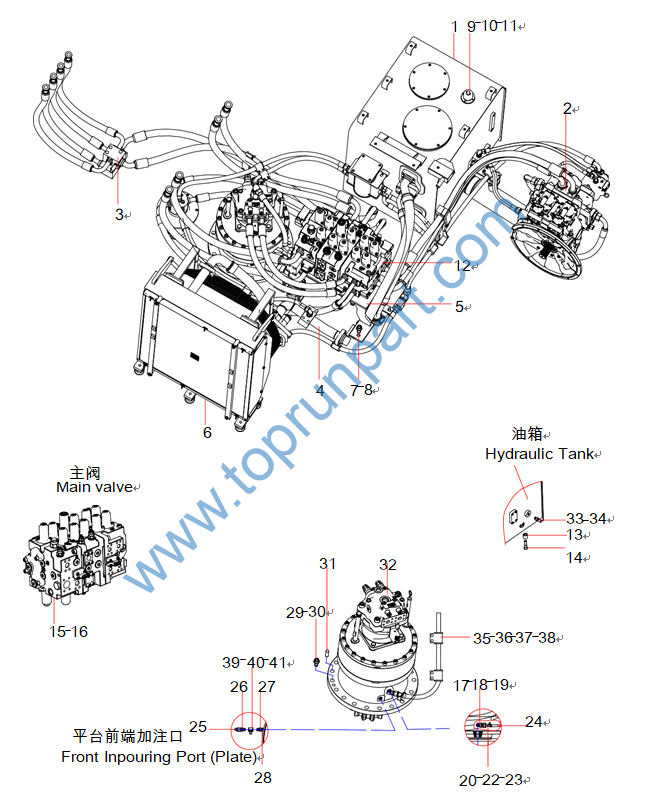

序号 零件号 名称 备注 数量 页码
1 13510936 液压油箱 1 2-136

2 泵室管路 1 2-142

3 平台主管路 1 2-160

4 泄 油管路 1 2-168

5 主阀架 1 2-174

6 散热器安装 1 2-176

7 A210111000061 螺栓 8
8 A210491000132 垫圈 8
9 60129702 空气滤清器 1 2-180

10 60249819 螺钉 2
11 24000632 垫圈 2
12 60242783 液控多路阀 1 2-182

13 11450168 间隔套 6
14 A210110000201 螺栓 6
15 A820205002644 G1堵头 1
16 B230101000050 O形圈 1
17 A820205002283 Rc1/2-M18接头 1
18 60202193 管接头 1
19 60202196 管接头 1
20 B210780000829 直通组合接头 1
22 B220401000916 放油阀 1
23 A229900001347 喉箍 1
24 10192981 放油软管 1
25 B229900000686 油杯 1
26 21025907 胶管 1
27 A820205002483 PT1/4-M14过渡接头 1
28 A229900010160 45度角组合接头 1
29 A210111000321 螺栓 18
30 A210491000122 钢结构用高强度垫圈 18
31 23000080 销 1
32 14502817 减速机总成 1 2-192

33 10077549 M20-内G1/4ED接头 1
34 60060301 温度传感器 1
35 13306471 夹板 4
36 11206238 Φ26胶垫 2
37 A210111000024 螺栓 4
38 A210491000120 垫圈 4
39 60086353 线夹 4
40 A210111000199 螺栓 4
41 A210491000121 垫圈 4

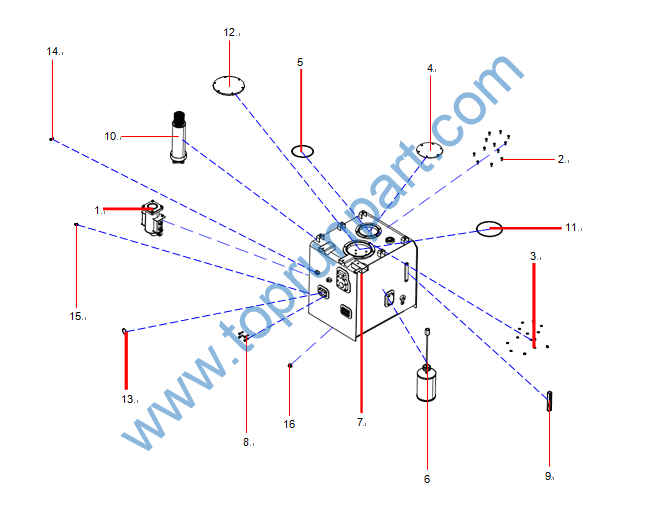

序号 零件号 名称 备注 数量 页码
1 12353451 泄油滤芯总成 1 2-138

2 A210111000101 螺栓 12
3 A210491000121 垫圈 14
4 13302886 吸油盖 1
5 A210609000112 O形圈 1
6 60251436 吸油过滤器 1 2-140

7 13493377 液压油箱体 1
8 A210204000338 螺钉 4
9 A250100000044 液位计 1
10 60014122 油过滤器 1
11 A210609000219 O形圈 1
12 10695860 盖板 1
13 B230101000366 O形圈 1
14 A210111000202 螺栓 2
15 B230101000356 O形圈 1
16 10514225 G3/4堵头 1

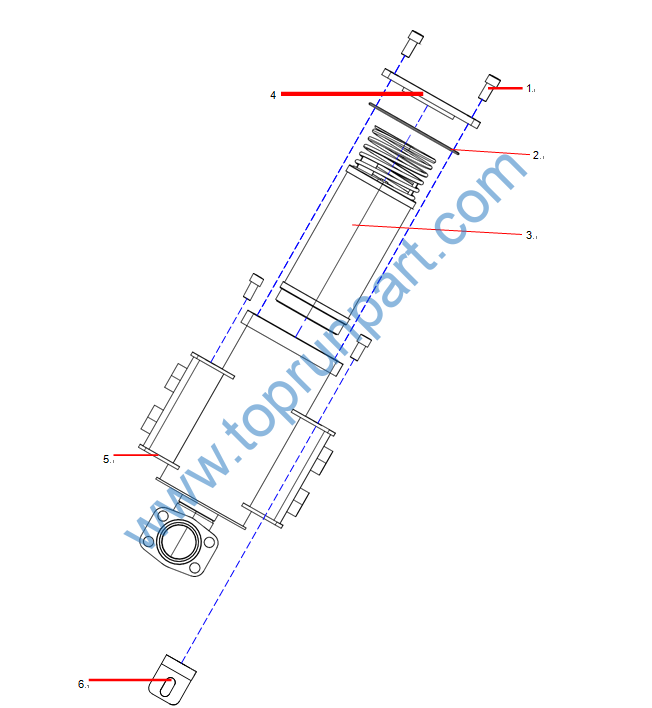

序号 零件号 名称 备注 数量 页码
1 A210204000167 螺钉 6
2 A210608000023 O形圈 1
3 60210416 油过滤器 1
4 12355472 端盖 1
5 12355690 泄油桶 1
6 12355610 板3 1
