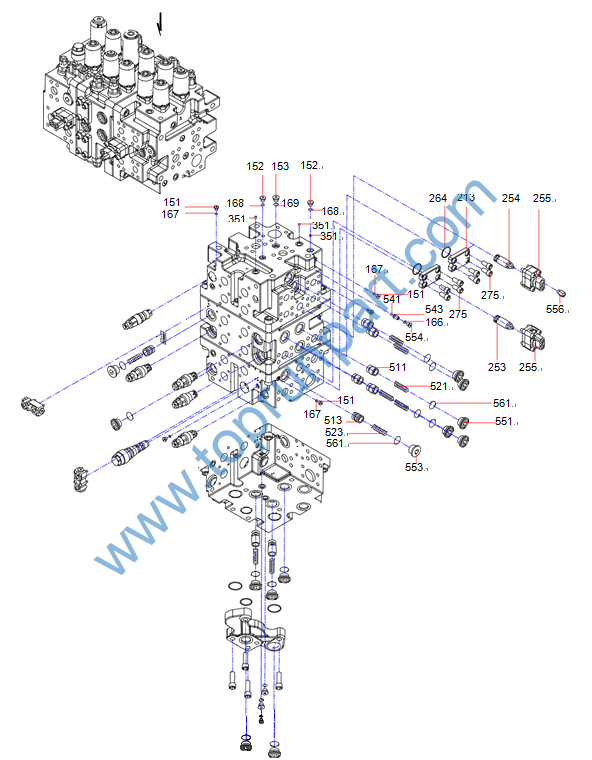

序号 零件号 名称 备注 数量 页码
151 60100467 堵 6
152 60008711 堵 2
153 60008713 堵 10
166 60314925 O形圈 1
167 60221657 O形圈 6
168 60221658 O形圈 3
169 60312651 O形圈 10
213 60075554 阀盖 2
253 60311474 斗杆逻辑阀 1
254 60311471 转逻辑阀 1
255 60205667 逻辑控制阀 2
264 60319531 O形圈 3
275 60319535 内六角螺钉 12
351 60292587 节流口 3
511 60075548 单向阀 10
513 60075549 单向阀 2
521 60075591 弹簧 12
523 60075589 弹簧 2
541 60075545 球 1
543 60075592 弹簧 1
551 60075542 堵 17
553 60075540 堵 2
554 60008714 堵 1
556 60242320 节流接头 1
561 60312647 O形圈 19

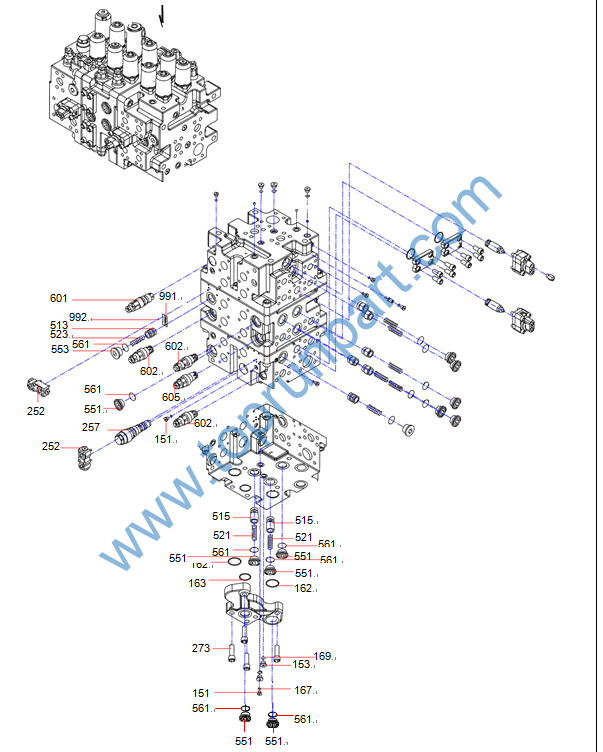

序号 零件号 名称 备注 数量 页码
151 60100467 堵 6
153 60008713 堵 10
162 60319525 O形圈 2
163 60100517 O形圈 1
167 60221657 O形圈 6
169 60312651 O形圈 10
252 60292571 锁阀 2
257 60271306 斗杆再生切断阀 1
273 60319534 内六角螺钉 4
513 60075549 单向阀 2
515 60292591 节流阀 2
521 60075591 弹簧 12
523 60075589 弹簧 2
551 60075542 堵 17
553 60075540 堵 2
561 60312647 O形圈 19
601 60292593 主溢流阀 1
602 60075578 旁通溢流阀 6
605 60335072 旁通溢流阀 2
991 60100511 铭牌 1
992 60038620 销子 2

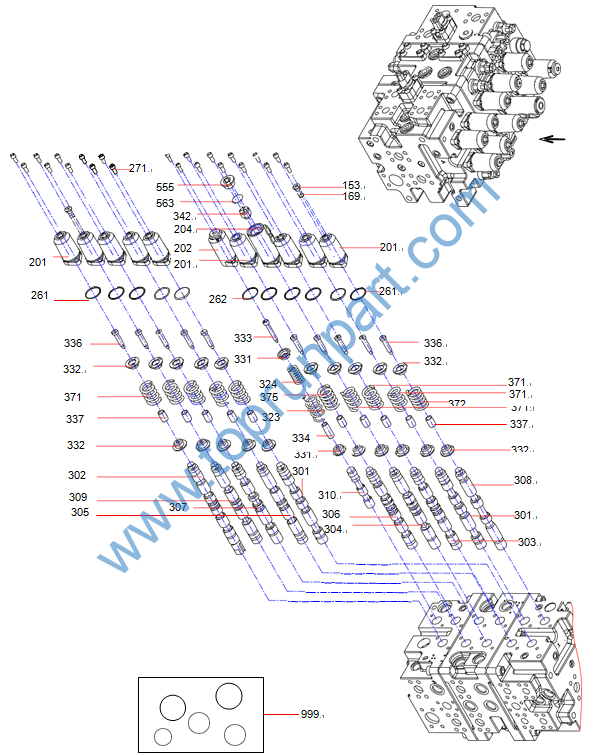

序号 零件号 名称 备注 数量 页码
153 60008713 堵 10
169 60312651 O形圈 10
201 60075555 阀盖 9
202 60100506 弹簧盖 2
204 60292567 阀盖 1
261 60319529 O形圈 11
262 60100514 O形圈 2
271 60319533 内六角螺钉 40
301 60319536 行走阀芯 2
302 60335068 斗杆1阀芯 1
303 60292574 动臂1阀芯 1
304 60335069 铲斗阀芯 1
305 60292576 转阀芯 1
306 60292577 斗杆2阀芯 1
307 60335070 动臂2阀芯 1
308 60292579 直线行走阀芯 1
309 60292580 备用阀芯 1
310 60292581 旁路截断阀芯 2
323 60237025 弹簧 2
324 60292582 弹簧 2
331 60008823 座 4
332 60292583 弹簧 20
333 60008819 螺柱 2
334 60008818 挡圈 2
336 60292584 螺柱 10
337 60292585 挡圈 10
342 60271305 铲斗限位阀芯 1
371 60292588 弹簧 8
372 60075586 弹簧 1
375 60292589 弹簧 1
555 60039401 油塞 1
563 60100516 O形圈 1
999 60210758 主阀维修包 1

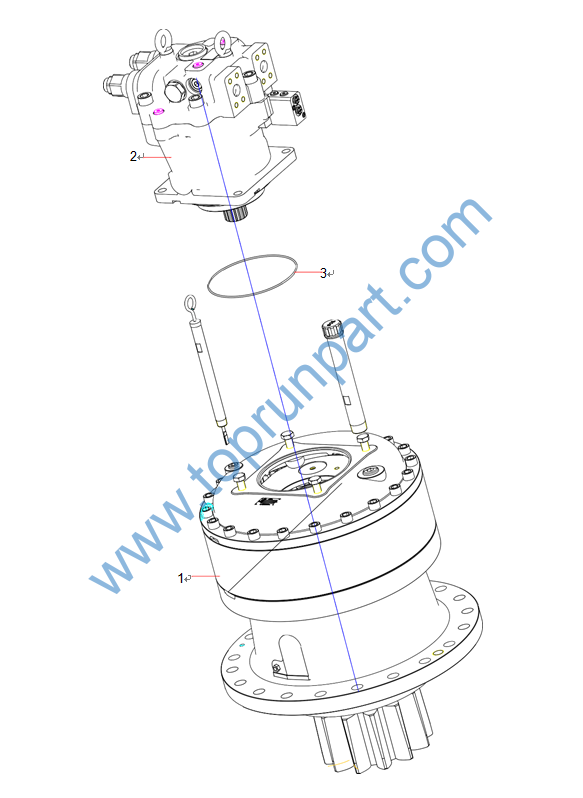

序号 零件号 名称 备注 数量 页码
1 14206887 减速机总成 1 2-194

2 14500648 转大挖马达总成 1 2-204

3 61021631 O形圈 1

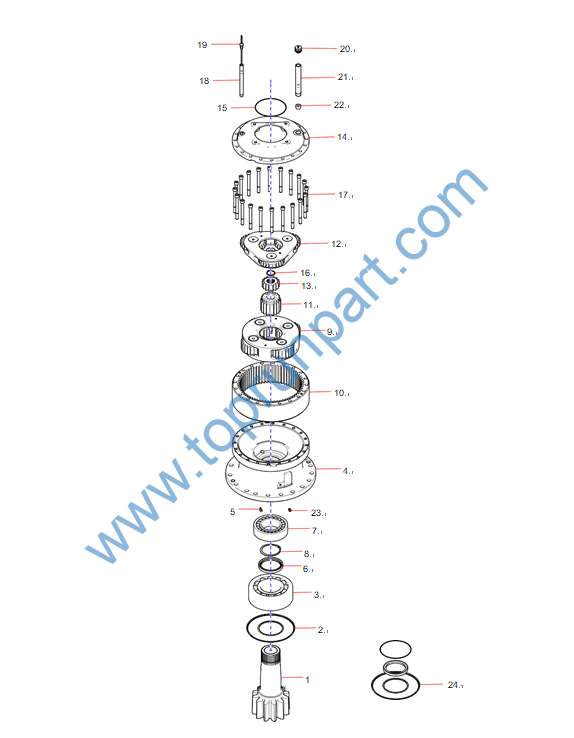

序号 零件号 名称 备注 数量 页码
1 14185641 输出齿轮轴 1
2 14185324 防尘挡圈 1
3 61015592 滚动轴承 1
4 14185245 输出壳体 1
5 60008610 油杯 1
6 60058366 旋转轴唇形密封圈 1
7 61015591 滚动轴承 1
8 120108030058C 挡圈 1
9 14194158 行星架Ⅱ组件 1 2-196

10 14185644 内齿圈 1
11 14185664 太阳轮Ⅱ 1
12 14193897 行星架Ⅰ组件 1 2-200

13 14185513 太阳轮Ⅰ 1
14 14185246 输入壳体 1
15 61021631 O形圈 1
16 24000579 挡圈 1
17 A229900007362 螺钉 20
18 14185354 油管Ⅱ 1
19 14185353 油标 1
20 14185352 通气帽 1
21 14185351 油管 1
22 24001173 螺塞 1
23 60052005 保险阀 1
24 JSJ007324234 维修包 1 2-202

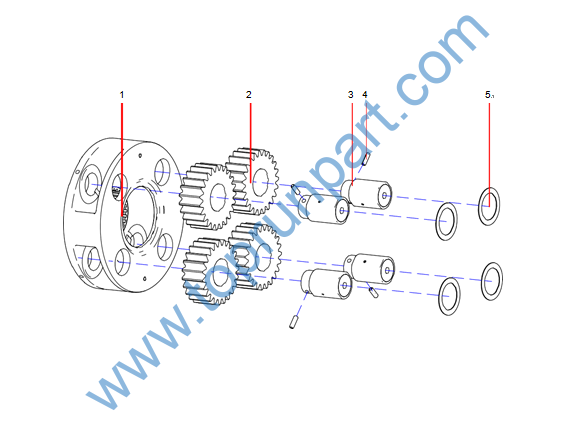

序号 零件号 名称 备注 数量 页码
1 14185511 行星架Ⅱ 1
2 14185665 行星轮Ⅱ 4
3 14190471 行星轴Ⅱ组件 4 2-198

4 14185689 销 4
5 14185690 承磨垫Ⅱ 4
