SANY SDJ90F Working Device – Parts Catalog (SDJ100000031)
SANY SDJ90F Working Device – Parts Catalog (SDJ100000031)
Part Number: SDJ100000031
Machine Model: SDC110K7E5-T Double-Container Forklift
Equipment No.: DCY100000069
Catalog Section: Group 6

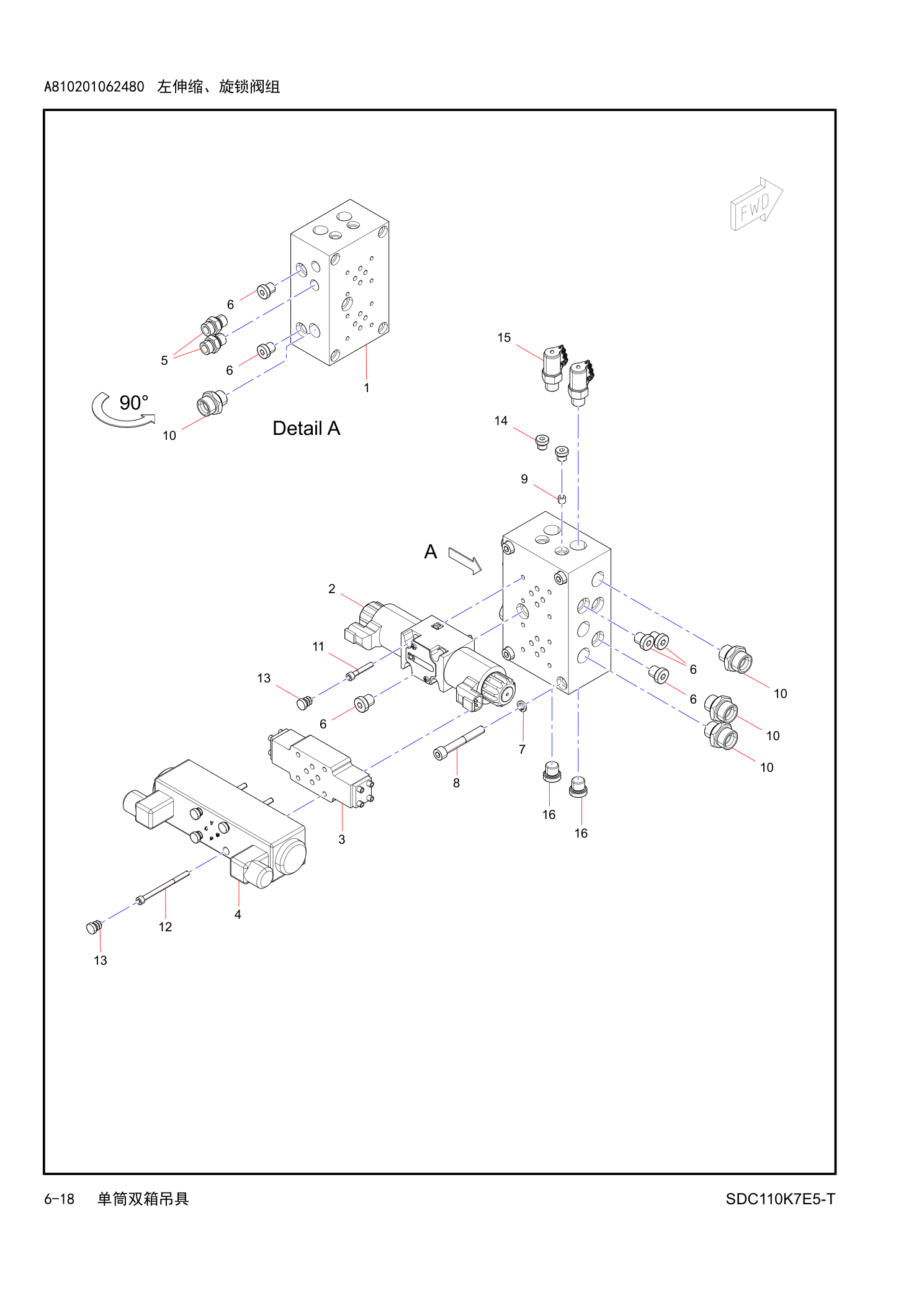

A810201062480 Left伸缩、旋锁Valve组
A820302010360 Left伸缩、旋锁Valve块
A220401000153 节流Valve
B210780000036 端直通接头
A210401000017 弹簧Washer
12217584 1.0阻尼螺塞
A210204000119 螺钉
A820601020466 防水盖
B210770000084 测压接头
60155033 电磁换向Valve
B249900000689 线圈(电磁ValveDG4V-3 24V)
60155034 电磁换向Valve
150401010186A001 线圈
DCY010736459 侧移管路布置图
12527243 摆动Valve组
60024203 管夹
B210780000157 直通隔板式接头
B210780000042 端直通接头
B210780000025 直角组合接头
60153332 胶管
B230103003447 胶管
B230103001839 胶管
61030570 胶管Assembly
24001318 管夹
12527233 摆动Valve块
B210399000003 螺塞
B210780000131 端直通接头
A210204000179 螺钉
A210204000168 螺钉
SDJ010714799 吊具机械Assembly
SDJ010714271 Right伸缩梁装配
SDJ010711982 Left伸缩梁装配
SDJ010707391 主梁装配
SDJ010706768 侧移支架Assembly
SDJ010706723 闸门Assembly
SDJ010713784 Right伸缩梁焊合
SDJ008751251 灯支架
24000639 Washer
A210111000038 Bolt
SDJ010711501 拖线槽
SDJ010711644 立柱滑块装配
SDJ008741981 靠箱板
14153587 铜滑块
11342236 护套一
24000633 Washer
24000529 Bolt
A210804000002 油杯
A210319000004 Nut
24000632 Washer
SDJ010711786 立柱滑块装配2
SDJ010714157 Right浮动梁装配
SDJ010713862 Right浮动梁焊合
SDJ010710604 底部滑块
24000522 Nut
24000642 Washer
60060564 弹簧Washer
24000143 Bolt
SDJ011614843 连接板
12557835 Sensor支架
60009614 滑动Bearing
12527237 压板
12527241 Washer
12527236 压盖
60060525 Nut
10262659 弹簧
60311071 Washer
A210507000009 销
60238783 Washer
24003172 Bolt
11676710 抱钩油Cylinder
11676712 Cylinder筒Assembly
11676709 导向套
A221500000035 关节Bearing
B230101000369 B3密封圈
10250776 挡圈
13599600 GSJ密封圈
A210416000039 挡圈
11123539 螺塞
23002806 O形圈
A210208000026 螺钉
SDJ011599530 摄像头减震器
SDJ011599528 支架
13873602 导向块
SDJ011614873 底座
24000904 Nut
SDJ010709450 Left伸缩梁焊合
14080602 A1类销轴
SDJ010711645 调整垫
SDJ008742001 Gasket
24000513 弹簧Washer
A210111000089 Bolt
24000292 Bolt
24002251 螺钉
A210319000003 Nut
SDJ010710613 Left浮动梁装配
SDJ010710132 Left浮动梁焊合
12557854 Sensor支架
13725488 Nut
SDJ011598193 LeftUpper箱支架
SDJ005659567 RightSensor支架
24000511 弹簧Washer
A210110000046 Bolt
A210401000004 弹簧Washer
SDJ010710590 底部滑块
A820301990128 铜螺钉
SDJ011282381 Upper顶杆
14079120 A2类销轴
14255057 锁钩
24000617 弹簧Washer
A210204000130 螺钉
SDJ010707270 主梁焊合
13563089 Gasket
13563088 压板
12588756 橡胶垫
A210356000006 Nut
24002329 Bolt
60077869 Nut
A210111000307 Bolt
A210307000017 Nut
A210110000015 Bolt
B229900005701 拖链
12187870 缓冲螺柱
11929756 电控柜支撑
SDJ010721606 Left支架焊合
SDJ010707324 滑块
SDJ010707344 滑块固定板
SDJ008742021 垫板
24002328 Bolt
A210405000011 Washer
24002305 Bolt
24000432 螺钉
SDJ010707343 滑块座
SDJ010707346 滑块
SDJ008741977 垫板
SDJ010707286 套筒
10207101 伸缩油Cylinder
13990258 螺纹压盖
A210208000013 螺钉
11120959 Piston
10208422 卡键帽
A210434000008 Washer
10207100 Cylinder筒Assembly
SDJ010706758 侧移架组件
SDJ010706767 F1类销轴
SDJ006118088 钢套
12057185 滑块
13853306 轨道侧板
11524363 销轴卡板
A210501000065 销
11248260 摆角油Cylinder销
10204097 侧移油Cylinder
10204100 Cylinder筒Assembly
10204102 Piston杆Assembly
10201417 挡圈
B230101001951 ZBR密封圈
13599604 GSJ密封圈
A210434000009 Washer
24004294 螺钉
A210609000044 O形圈
A210609000107 O形圈
SDJ010704122 闸门
10951445 滑块座
24000514 弹簧Washer
A210405000007 Washer
A210307000012 Nut
11935598 UpperOuter侧档块
24000316 Bolt
24002346 Bolt
SDJ010704497 滑块
13875045 偏心套
24000438 螺钉
A210111000103 Bolt
A820301021152 小链条连接头
A210491000028 销
24000874 Nut
10951444 调整Gasket
10951496 滑块
24002226 螺钉
24000437 螺钉
23002093 Bolt
11935587 限位滑块
14079354 A1类销轴
11126262 摆角油Cylinder销
11126293 套筒
A210111000204 Bolt
SDJ010704392 缓冲机构
60060544 Bolt
14421966 电缆架
14105111 固定块
10125936 弹簧
24000512 弹簧Washer
SDJ010704391 活动板
A210319000005 Nut
A210319000001 Nut
13727283 管接头
SDJ010734448 滚轮Assembly
A210604000054 滚动Bearing
13339510 Lower滚轮
A210401000002 弹簧Washer
10973106 调整垫
11659775 摆角油Cylinder
A210416000034 挡圈
A210804000001 油杯
11275045 导向套
A880801010064 螺钉
10041694 螺塞G3/8A
DCY010653104 吊具ElectricalAssembly
13944189 LED工作灯
60165334 管夹
A810201052901 吊具控制箱Assembly
A810201206127 三一运动控制器Assembly
14167874 接近Switch
13888374 吊具固定件Assembly
DCY010717306 双箱吊具线束Assembly
13839362 接近Switch
148800000016A 磁感应接近Switch磁环
141604000064B 照明灯
60002280 控制柜
A241600000002 卡轨
A249900000530 电缆固定头
60004571 电缆接头
A210307000016 Nut
A242000000390 针型端子
A242300000233 二极管
13558814 SYMC端子线束/接线图
DCY010656913 LED指示灯(组合)
60024057 指示灯
60024056 指示灯
60004572 电缆接头
A210338000002 Nut
A210307000014 Nut
B241200000602 3芯矩形插头
B229900001093 圆形插头
A249900000970 尼龙电缆接头
60165339 管夹
A210204000139 螺钉
60111064 Nut
60028239 管夹
A210401000016 弹簧Washer
A210404000009 Washer
12255758 缓冲螺柱
A210111000031 Bolt
60227412 线夹
60167157 固定夹
A210111000030 Bolt
A210204000129 螺钉
A210405000006 Washer
60227415 紧固夹
A210204000146 螺钉
DCY010717325 吊具滑移架线束
DCY010717327 吊具Right侧线束
DCY010717329 拖链线束二
DCY010717331 Right锁头Sensor线束
60285392 接近Switch
DCY011326317 操纵室Assembly
DCY006782660 操纵台Assembly
DCY011326311 A/CSystem
60025888 可调式转向柱Assembly
12153581 Seat安装板
12148869 连接螺柱
60154116 Seat宽扶手
60099291 电子油门
13529215 定位导向套
12493451 收音机孔挡板
A210405000001 Washer
A210111000040 Bolt
A210111000091 Bolt
A210204000147 螺钉
11143445 SeatLower支撑
DCY006782599 操作柄Rear盖板
A210264000008 自攻螺钉
A210111000070 Bolt
A210401000015 弹簧Washer
60236822 警示灯
60236824 警示灯
60191985 柱UpperSwitch
60191987 切换键
60191989 按钮Switch
60191991 切换键
60236826 橡胶伸缩盘
60236828 举升调节器
60236830 RearUpper盖
60236832 RearLower盖
60236834 Right保护
60236836 伸缩调节器
60191992 切换键
60149848 驾驶Seat
130903000062B003 MSG85 Seat悬置
130903000062B004 Seat安全带
12142583 双联踏板
12142587 底座
13058570 滚轮销轴
13400089 扭簧
12142582 Right销轴
14127832 橡胶套
A210211000002 螺钉
12906437 调节螺杆
141501000416A A/CAssembly
DCY008103945 冷凝器支架
A210401000001 弹簧Washer
A210111000079 Bolt
DCY008114014 储液罐安装支架
A210111000093 Bolt
A229900002432 管夹
11928711 通风管
11087254 水壶Assembly
13657788 三通接头
151399000091A 等径三通
A230103000844 橡胶管
151304060005A 钢带式弹性卡箍
160299000038A 膨胀水箱及盖Assembly
DCY011141088 支架
DCY011326301 防护罩焊合
14234144 热水管
151304060003A 钢带式弹性卡箍
60343856 蒸发器
60137526 干燥储液器Assembly
141501000416A013 压缩机支架1
141501000416A008 压缩机高压线
141502000857A Water Pump
141502000856A PTC水加热器
141501000416A004 蒸压管
141501000416A003 冷-储Assembly
60100919 排水管
61006741 双圆球可调送风口
141501000198A007 波纹风道软管
141301000045A021 O形圈
141301000045A016 O形圈
141501000416A015 卡箍
141502001345A A/C附件包
141501000247A002 A/CCAN盒
141501000416A007 PTC高压线
141502000237A 蒸发风机Assembly
141502000191A 蒸发器冷风芯体组件
141501000049B001 滤尘网
141502000415A001 调速电阻
