SANY Sprinkler System Assembly – Parts Catalog (ODT008745753)

Part Number: ODT008745753
Machine Model: SKT35S Wide Body Mining Water Truck
Equipment No.: ODT100000184
Catalog Section: Chapter 4

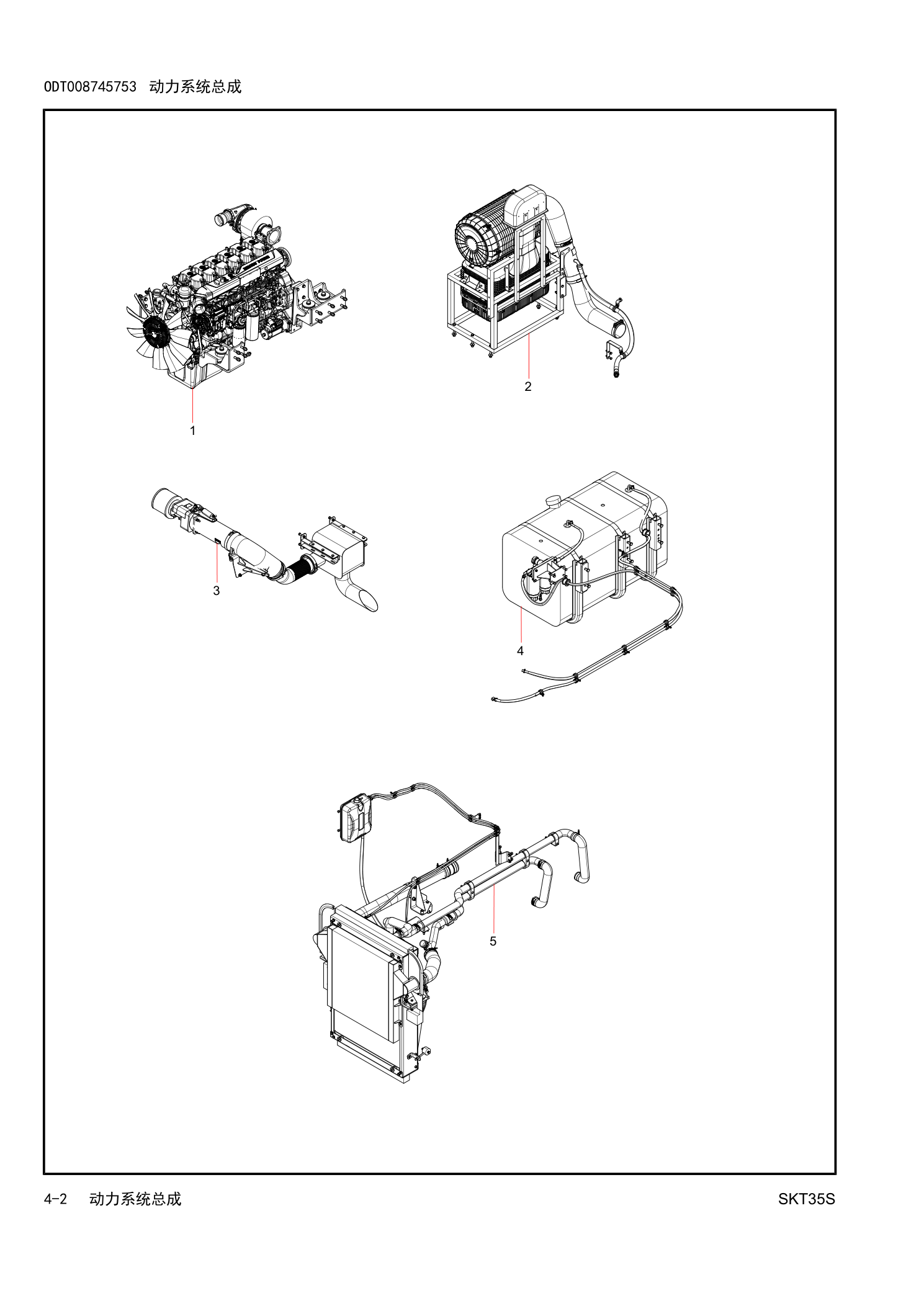

ODT008745753 PowerSystemAssembly
ODT008379046 Engine及其安装
ODT008745744 排气System
ODT004700678 Radiator及Pipeline安装
160102130004A Engine
A210405000008 Washer
131602000093A 减震器
60013684 Washer
A210113000025 Bolt
A210404000002 Washer
A210314000005 Nut
A210110000436 Bolt
A210405000002 Washer
A210111000055 Bolt
A210110000352 Bolt
ODT006325752 Gasket
A210405000003 Washer
A210307000029 Nut
A210114000051 Bolt
ODT006323612 RightFrontBracket
ODT006323635 RightRearBracket
ODT008378479 RearBracket
160102130004A036 机体结合组
160102130004A038 喷嘴结合组
160102130004A040 Front端盖结合组
160102130004A042 主轴瓦结合组
160102130004A044 飞轮结合组
160102130004A046 Cylinder盖结合组
160102130004A048 Cylinder盖罩结合组
160102130004A050 配气机构结合组
160102130004A052 Power输出结合组
160102130004A054 油底壳结合组
160102130004A056 OilPump结合组
160102130004A058 Oil冷却器结合组
160102130004A060 OilFilter结合组
160102130004A062 出Water Pipe结合组
160102130004A064 Water PumpWater InletPipe Joint结合组
160102130004A066 节温器结合组
160102130021A018 Fan及Hub结合组
160102130004A070 喷油Pump润滑油管结合组
160102130004A072 Low Pressure油管结合组
160102130004A074 High Pressure油管结合组
160102130004A076 进气管结合组
160102130004A078 增压器润滑油管结合组
160102130004A080 Exhaust Pipe结合组
160102130004A082 HydraulicPump结合组
160102130004A084 Starter结合组
160102130004A086 零件箱结合组
160102130004A088 电控SystemWiring Harness结合组
160102130004A090 GeneratorBracket结合组
160102130004A119 Rear排气歧管结合组
160102130004A025 压力温度Sensor
160102120008A001 O形橡胶密封圈
160102130003A005 六角Flange面Bolt
160102130003A007 组合密封Washer
160102130004A027 机体Assembly
61000170 圆柱销
160102130004A028 机体预装配
60272566 碗形塞
160102120008A007 六角头螺塞
160102120008A008 Washer
61001585 碗形塞
61000084 主BearingBolt
160102130003A156 Crankshaft箱
61000091 Camshaft衬套
61001584 碗形塞
160102120008A216 RearOil Seal
160102130004A002 Piston喷嘴Assembly
160102130024A009 六角Flange面Bolt
160102130024A008 六角头Bolt
60033243 CrankshaftSensor
160102120008A013 Cover Plate
61000746 观察孔盖
160102130003A008 飞轮壳连接板
160102130024A010 六角头Bolt
60272460 Inner六角圆柱头螺钉
160102130004A039 飞轮壳结合组
60127684 销
160102130003A012 Bracket
61000172 六角Flange面Bolt
61028392 六角头Bolt
160101090035B175 六角Flange面Bolt
61000213 Crankshaft正时齿轮
160101130055B002 CrankshaftAssembly
160102130004A091 Crankshaft分Assembly
160102130004A092 Crankshaft
160102130004A003 主BearingUpper瓦
61000219 Lower止推片
160102130004A043 止推片结合组
160102130004A005 深沟球Bearing
160102130021A004 飞轮
61028391 六角头Bolt
160102130004A031 飞轮齿圈
160102130004A006 Piston环组件
61000204 Piston销
160102130004A009 Connecting RodLower瓦
160102130021A005 Connecting RodAssembly
160102130003A020 梯形桶面环
160102130003A022 螺旋撑簧油环
160102130004A010 Connecting Rod衬套
160102130003A024 Connecting RodBolt
60272816 带肩Nut
160102120008A215 吊环夹紧块
160102130003A157 Cylinder盖Gasket
61000113 Valve杆密封套
61000731 吊环夹紧块
60352131 喷油器衬套
60352172 碗形塞
160102130004A098 Cylinder盖
61000101 碗形塞
160102130004A012 进Valve座圈
60352123 密封圈
160102130004A094 Cylinder盖分Assembly
60272836 吊环螺钉
60326574 六角Flange面Bolt
168805000018A 密封Gasket
61001586 Cylinder盖罩Assembly
160102120007A019 加油口盖Assembly
61021528 密封圈
60326571 六角Flange面Bolt
60038917 油气分离器
60326573 六角Flange面Bolt
160102120008A037 油路连接胶管
160101120009A105 Gasket
61021300 六角Flange面Bolt
60230354 六角头Bolt
160102130003A034 油路连接胶管
160102130003A029 气路连接胶管
160102130003A031 油路连接胶管
160101120068A022 油气分离器滤芯
60352050 BracketAssembly
60141411 Valve锁夹
60352144 ValveSpring
160102130004A100 排Valve
168899000004 挺柱
160102130003A160 进Valve
60352185 Rocker Arm座Assembly
60352190 圆柱销
60352118 六角头Bolt
60352047 EVB锁紧Nut
61000152 六角头Bolt
60352121 Bolt
168899000003 Rocker Arm组件
168899000005 锁紧Nut
168899000006 调整螺钉
60352181 Rocker Arm轴
61000755 圆柱销
60352182 Rocker Arm轴组件
169900000085A 惰轮挡板
169900000083A 止推片
169900000082A 六角头Bolt
160102130003A040 Camshaft正时齿轮
160102130003A041 中间齿轮组件
160102130003A039 中间齿轮Assembly
160102130003A042 中间大齿轮
61000132 圆柱销
160102130021A007 Bolt
160102130021A008 Bolt
168899000011 组合密封Washer
61005509 六角Flange面Nut
160102120008A055 Inner六角圆柱头螺钉
61005491 Inner六角圆柱头螺钉
160102120007A023 Gasket
160102120007A025 衬套
169900000097A 孔用弹性挡圈
160102120007A026 壳体
60160568 O型密封圈
60160567 孔用弹性挡圈
160102130021A021 扭振Shock Absorber器
61000211 六角Flange面Bolt
160102130003A049 油底壳密封垫
60272589 油底壳托块
160102130003A052 六角Flange面Bolt
160102130003A051 油底壳托块
160102130004A017 油标尺Assembly
61021264 橡胶管箍
160102130004A055 油标尺结合组
160102120007A028 六角Flange面Bolt
61000769 O型密封圈
160102120008A068 集滤器Gasket
160102130003A082 OilPump吸油管
160101090035B172 六角Flange面Bolt
160102130003A078 Oil集滤器
61000087 O形橡胶密封圈
61000154 六角头Bolt
61000177 六角头Bolt
160102130004A033 Oil冷却器盖Gasket
61000754 螺塞
160102130003A087 支撑块
160102120007A003 支撑块
160102130004A034 Oil冷却器盖
61000761 螺塞
61000176 六角头Bolt
160699000052A OilFilter座Gasket
160102130003A090 OilFilter座
160102130003A091 加油口盖
160101070011A146 六角Flange面Bolt
160102130003A094 Gasket
160102130021A009 Gasket
160102120007A004 六角头螺塞
160102120008A135 Washer
160102120007A005 管夹
168805000012A 密封Gasket
60228118 油底壳密封垫
61021393 六角Flange面承面带齿Bolt
61000168 六角头Bolt
160102120007A006 节温器盖
61000720 水Pipe Joint
169900000116A 水Pipe Joint
61000726 放气管Assembly
169900000128A Bolt
61000717 密封圈
160102120008A078 Fan托架Assembly
160102120008A080 Fan连接盘
60222477 六角头Bolt
160102130003A096 Wiring HarnessBracket
160102130021A001 Fan
160101070011A224 六角Flange面Bolt
160102100004B022 六角Flange面Nut
160101150002B095 双头螺柱
160102130021A010 喷油PumpFlange
160102130003A099 喷油PumpFlange胶圈
60186681 流量计量单元
160101110018A015 转速Sensor
61000737 喷油Pump润滑油管Assembly
60272895 空心Bolt
60352115 六角头Bolt
60352132 喷油器压板
60352073 High PressureConnector
160102130004A071 喷油器结合组
61000794 喷油器体
160102130003A102 喷油器Gasket
160102130004A019 喷油器
60352072 High PressureConnector
61000800 Fuel回油管Assembly
60106801 组合密封圈
160102130003A145 Fuel进油管Assembly
160102130003A106 Fuel进油管Assembly
160102130003A104 Bolt
60352082 Pipe Joint
61000700 FuelFilterBracket
160102130003A111 六角Flange面Bolt
60326595 六角头Bolt
160102130003A110 Fuel粗滤器
168899004281A 支撑块
160102130003A112 双头螺柱
61019554 Fuel精滤器
160699000053A 精滤器滤芯
60326044 滤座组件
60326195 水杯Assembly
160101130055B013 High Pressure油管Assembly
61000130 High Pressure油管Assembly
61000125 High Pressure油管Assembly
168899000014 High Pressure油管Assembly
60326457 管卡
160404000001A 共轨管
160102130004A075 共轨管结合组
169900000033A 流量Sensor
169900000136A 六角Flange面Bolt
60326072 Inner六角圆柱头螺钉
60106694 进气加热格栅
61000774 进气接管
60127648 螺帽
168805000013A 密封Gasket
160102120008A137 进气管
60352091 进气Cover Plate
160102130024A006 施必牢Nut
160102130021A002 涡轮增压器
160102130021A012 增压器隔热罩
168899004282A 双头螺柱
61028369 六角Flange面Bolt
160102130004A114 Bracket
61002663 六角Flange面Bolt
61001595 卡套
160101090035B194 增压器油管Gasket
160102130004A108 增压器油管Assembly
60127655 Bolt
160102130004A116 卡箍
160102130004A117 压气机气管
160102130021A029 六角Flange面Bolt
160102130021A024 Exhaust PipeBolt
160102130021A027 Exhaust Pipe隔热罩
160102130021A022 Exhaust Pipe衬垫
160102130021A026 排气歧管
160102130021A031 套筒
160102120008A150 空压机Water Pipe
160102120008A151 空压机Assembly
61000133 Inner六角圆柱头螺钉
160102130003A127 空压机润滑油管Assembly
160102130003A128 Bolt
61021396 六角薄Nut
160102130004A081 空压机结合组
160102120008A155 空压机齿轮
160102120008A156 O形橡胶密封圈
60272904 六角Flange面承面带齿Bolt
160399000007A 惰轮
61005526 六角Flange面Bolt
160399000008A 多楔带
160399000009A 自动张紧轮
60272540 双头螺柱
60272921 六角Flange面Nut
160102120008A159 EngineBracket
160102120008A161 六角Flange面Bolt
160102130003A129 Pipe Joint
60326373 SpringWasher
61021401 空心Bolt
160102130021A013 双头螺柱
60106720 电控离合器双头螺柱
160102130004A086 零件箱结合组 (2/2)
160102120008A097 ECUBracket
61021423 电控单元
160102130003A133 支撑块
160102130003A131 六角Flange面Bolt
60272463 Inner六角圆柱头螺钉
60352080 管夹Assembly
60326590 六角头Bolt
60326458 管卡
61000148 Inner六角圆柱头螺钉
60326075 Inner六角圆柱头螺钉
61000719 Nut
61000139 六角头Bolt
60326364 衬套
160102120008A104 六角Flange面承面带齿Bolt
160102120008A106 六角Flange面承面带齿Bolt
160603010026A 油水分离器
160102130004A023 电动输油PumpAssembly
60272456 密封Gasket
160102130004A024 电动输油Pump控制器
160101070011A188 Exhaust PipeBolt
160102130021A037 六角Flange面Bolt
160102130021A036 Gasket
160102130021A035 Bracket
160102130021A033 六角Flange面Bolt
160102130021A038 六角Flange面Bolt
ODT004611441 空滤器及Pipeline安装
160602010083A AirFilter
A210405000001 Washer
A210307000001 Nut
60250990 T型抱箍
ODT006903873 连接管
A210110000014 Bolt
A210855000020 孔型喉箍
60016763 线夹
A210307000036 Nut
A210111000018 Bolt
A210110000447 Bolt
160602010039A AirFilter
111302000005A 进气胶管
160699000143A 压差指示器
111299000009A 油盆
160699000013A 粗滤芯Assembly
160699000014A 进气管Assembly
160602020020A AirFilter主滤芯
160699000147A AirFilter扎带
152599000414A 排气Brake蝶Valve
ODT005505638 连接杆
14353190 石棉垫
ODT005803073 Exhaust Pipe
ODT008745734 转换箱
14353121 排气转换箱Bracket
A229900005706 Bolt
ODT005803391 Exhaust PipeBracket
181604000809A 一体式隔热套
ODT005248252 FuelSystem
A210111000120 Bolt
A210307000017 Nut
A210113000026 Bolt
A210111000024 Bolt
A210111000103 Bolt
14352272 回油管
A210855000066 孔型喉箍
14429709 护套
A210204000131 螺钉
A229900002499 端直通Connector
A210204000291 螺钉
160499000192A Fuel箱Assembly
160499000194A Oil Tank
160499000196A 油量SensorAssembly
160499000040A 垫板
160801020108A Radiator
ODT004980785 海绵
ODT004980781 海绵
A210204000132 螺钉
131602000007B RadiatorUpper部减震器
14353390 Radiator垫板
14353646 减震拉杆Bracket
A210111000101 Bolt
60185863 T型Spring卡箍
60250993 T型抱箍
ODT006254887 进气胶管
ODT007356808 Engine出Water Pipe
ODT004700673 管夹
14509556 管夹
ODT004700649 油冷器Water Inlet钢管
ODT004700657 油冷器回水钢管
A229900002031 T型抱箍
ODT007356830 油冷器Water Inlet胶管
60000420 管夹
ODT005506953 进气管Bracket
A210307000040 Nut
A210111000026 Bolt
A210307000016 Nut
ODT006434699 套筒
A210405000007 Washer
A210204000147 螺钉
ODT004611606 除气管Bracket
A210307000031 Nut
A210855000003 喉箍
A210405000011 Washer
160801080011A 膨胀Water Tank
A210110000267 Bolt
A210204000137 螺钉
14353392 除气管
14355730 除气管
160801020108A001 中冷器
160801080011A001 压力Valve
