序号 零件号 名称 备注 数量 页码
1 13306280 隔板 1
2 13282154 扣钉 12

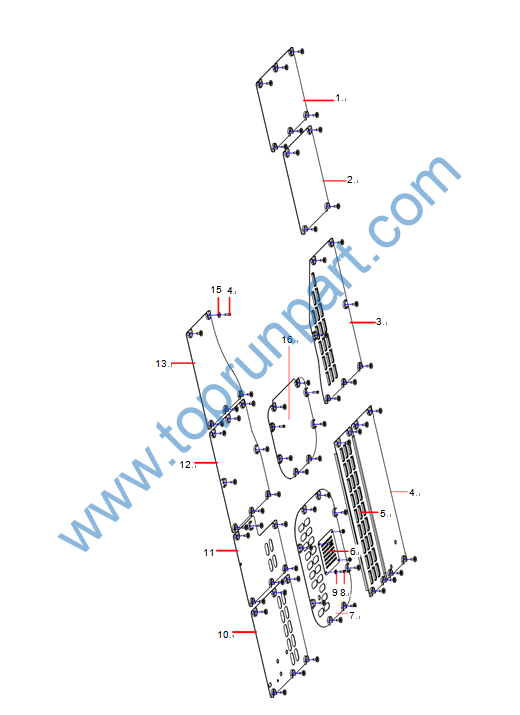

序号 零件号 名称 备注 数量 页码
1 13305934 驾驶室底盖 1
2 13305938 驾驶室后底盖 1
3 13305940 油散底盖 1
4 13383602 散热器底盖板Ⅱ 1
5 13305942 散热器底盖 1
6 A820101117947 盖 1
7 13305944 中底盖Ⅱ 1
8 A210111000202 螺栓 4
9 13300896 加厚垫片 4
10 13305948 泵室底盖Ⅰ 1
11 13305950 泵室底盖Ⅱ 1
12 13305952 液压油箱底盖 1
13 13305936 燃油箱底盖 1
14 A210111000203 螺栓 66
15 14110783 加厚垫片 66
16 13305946 中底盖Ⅰ 1

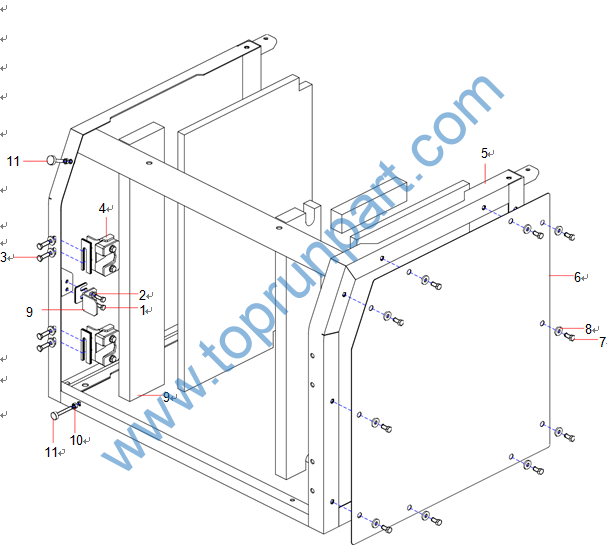

序号 零件号 名称 备注 数量 页码
1 A210111000024 螺栓 2
2 A210491000120 垫圈 2
3 A210111000203 螺栓 4
4 13306843 缓冲块组件 2 2-222

5 13867139 散热器舱骨架 1
6 13306922 隔板 1
7 A210111000101 螺栓 10
8 13300896 加厚垫片 14
9 13306818 锁卡板 1
10 A210307000036 螺母 2
11 A810502019056 定位螺钉 2

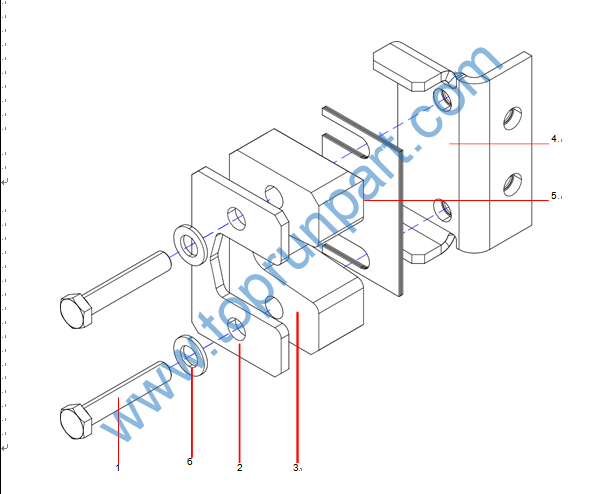

序号 零件号 名称 备注 数量 页码
1 24003401 螺栓 2
2 13306839 压板 1
3 13306840 固定块 1
4 13489421 安装板 1
5 13306841 调整垫片 3
6 A210405000001 垫圈 2

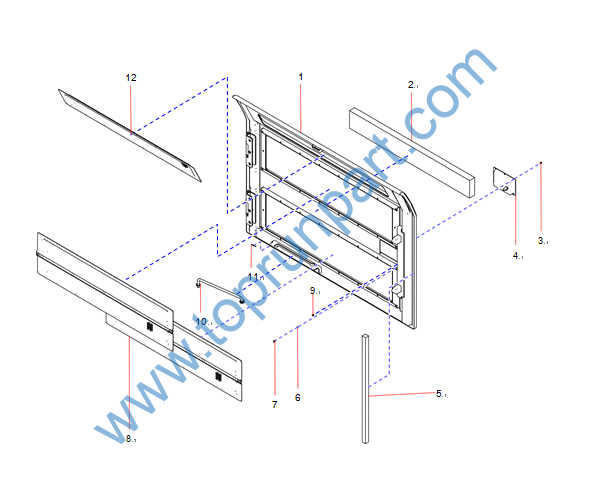

序号 零件号 名称 备注 数量 页码
1 13866877 左后门板总成 1
2 13505792 降噪海绵 1
3 11817247 固定卡座 4
4 A222200000012 门锁 1
5 13285732 缓冲海绵 1
6 A210405000005 垫圈 52
7 A210111000238 螺栓 52
8 13368279 下防尘网组件 2
9 A210307000015 螺母 4
10 13285742 风钩 1
11 A210491000014 销 1
12 13368264 防尘网 1

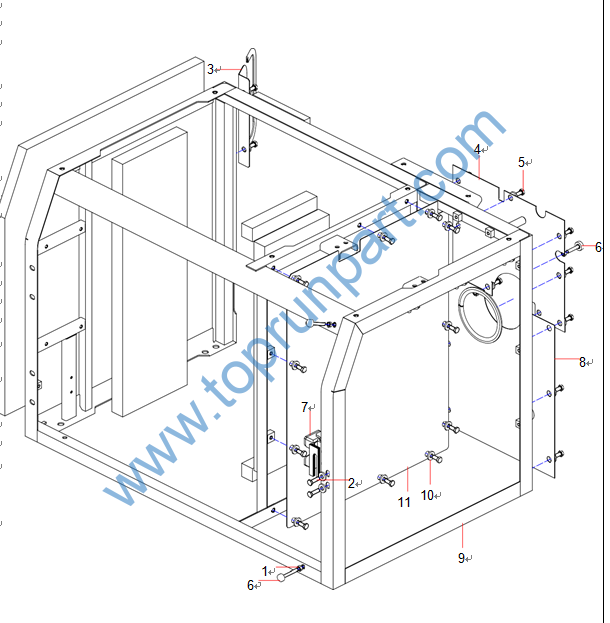

序号 零件号 名称 备注 数量 页码
1 A210307000036 螺母 3
2 A210111000203 螺栓 2
3 13512320 挡板 1
4 13422177 隔板 1
5 A210111000202 螺栓 26
6 A810502019056 定位螺钉 3
7 13306843 缓冲块组件 1 2-228

8 13422184 空滤隔板 1
9 13902229 空滤舱骨架 1
10 13300896 加厚垫片 28
11 13306885 隔板 1

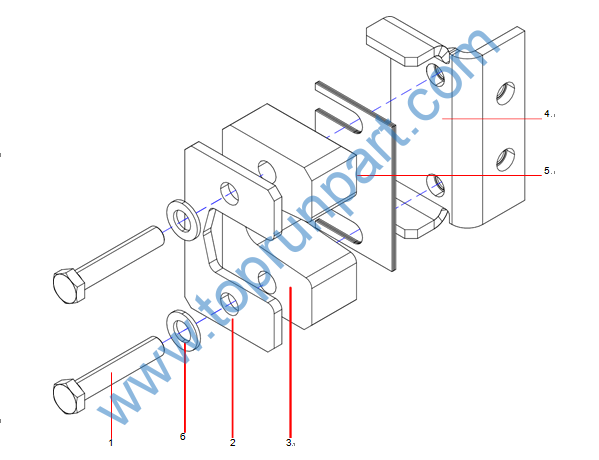

序号 零件号 名称 备注 数量 页码
1 24003401 螺栓 2
2 13306839 压板 1
3 13306840 固定块 1
4 13489421 安装板 1
5 13306841 调整垫片 3
6 A210405000001 垫圈 2

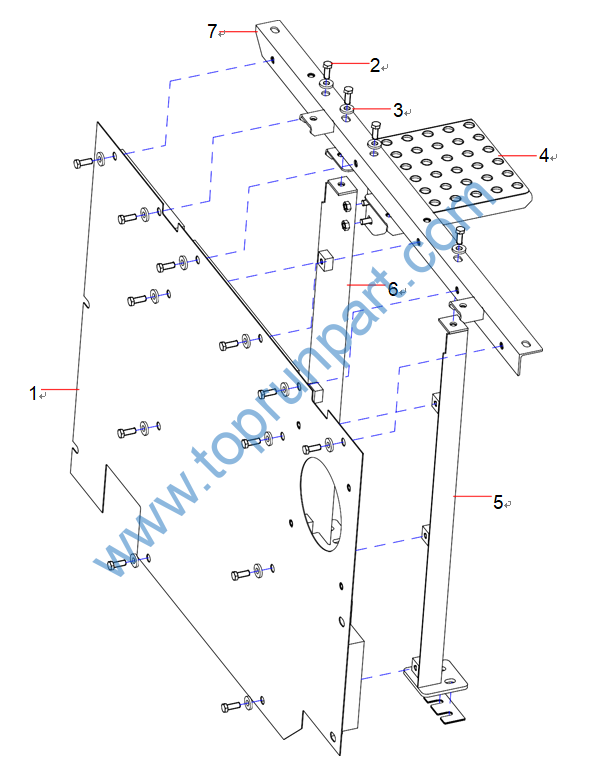

序号 零件号 名称 备注 数量 页码
1 隔板总成 1 2-232

2 A210111000202 螺栓 18
3 13300896 加厚垫片 18
4 13420583 踏板总成 1
5 13306266 左立柱 1
6 13306264 右立柱 1
7 13306260 前横梁 1

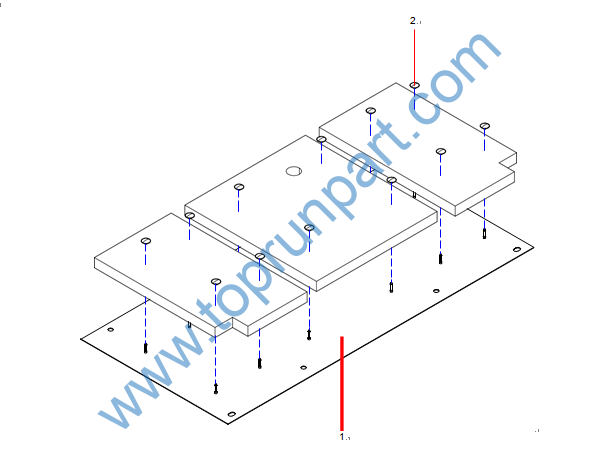

序号 零件号 名称 备注 数量 页码
1 13306268 隔板 1
2 13282154 扣钉 16
