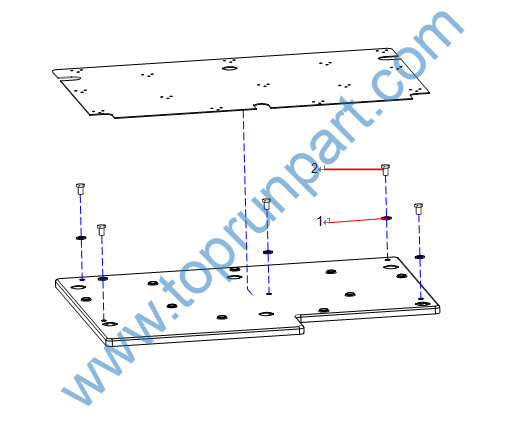

序号 零件号 名称 备注 数量 页码
1 A210491000121 垫圈 5
2 A210111000199 螺栓 5
序号 零件号 名称 备注 数量 页码
1 A210111000199 螺栓 5
2 A210491000121 垫圈 5

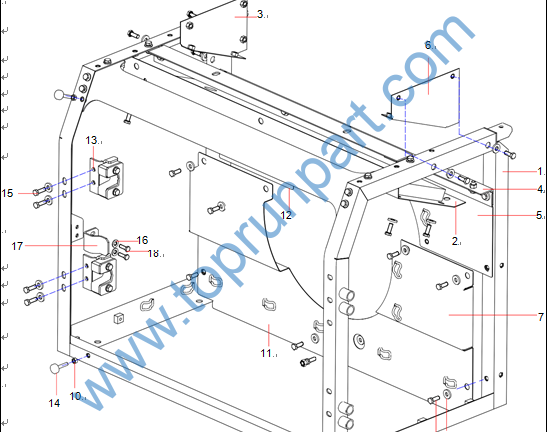

序号 零件号 名称 备注 数量 页码
1 主泵舱骨架 1 2-240
2 主泵上隔板 1 2-242
3 13385522 左上角部隔板 1
4 14057213 横梁 1
5 14020461 主泵右隔板 1
6 13306849 角部隔板 1
7 14020466 主泵右下隔板 1
8 13300896 加厚垫片 31
9 A210111000202 螺栓 27
10 A210307000036 螺母 2
11 14020464 主泵下隔板 1
12 14020458 主泵左隔板 1
13 13306843 缓冲块组件 2 2-244
14 A810502019056 定位螺钉 2
15 A210111000203 螺栓 4
16 A210491000120 垫圈 2
17 13506808 锁卡板 1
18 A210111000024 螺栓 2
序号 零件号 名称 备注 数量 页码
1 A210111000202 螺栓 8
2 A210491000121 垫圈 8

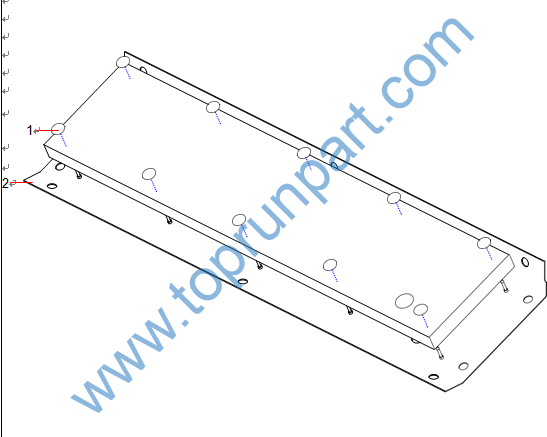

序号 零件号 名称 备注 数量 页码
1 13282154 扣钉 10
2 13306851 主泵上隔板 1

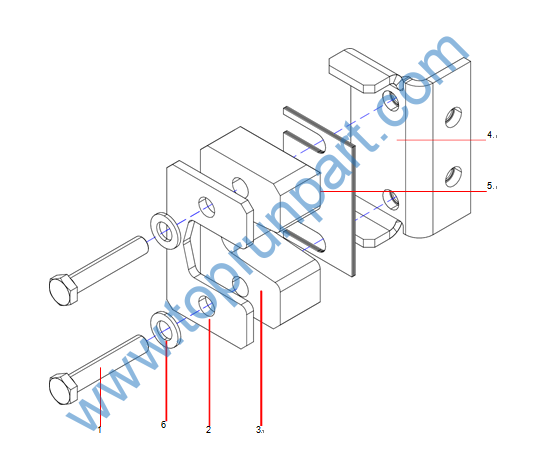

序号 零件号 名称 备注 数量 页码
1 24003401 螺栓 2
2 13306839 压板 1
3 13306840 固定块 1
4 13489421 安装板 1
5 13306841 调整垫片 3
6 A210405000001 垫圈 2

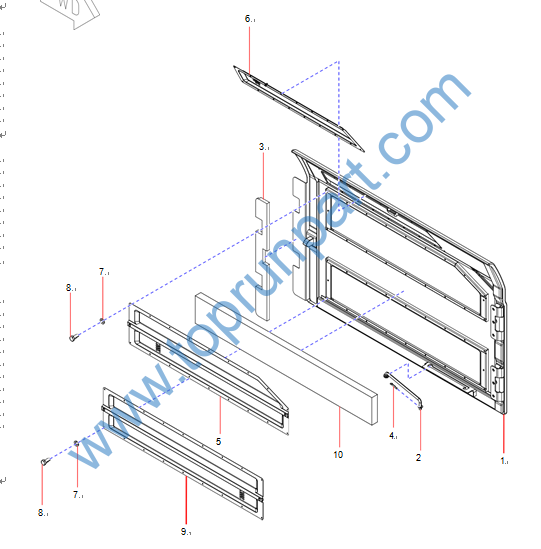

序号 零件号 名称 备注 数量 页码
1 13901207 左前门板总成 1
2 13285742 风钩 1
3 13368179 缓冲海绵 1
4 A210491000014 销 1
5 13368200 下防尘网 1
6 13368180 防尘网 1
7 A210405000005 垫圈 58
8 A210111000238 螺栓 57
9 13414536 下防尘网 1
10 13505791 降噪海绵 1

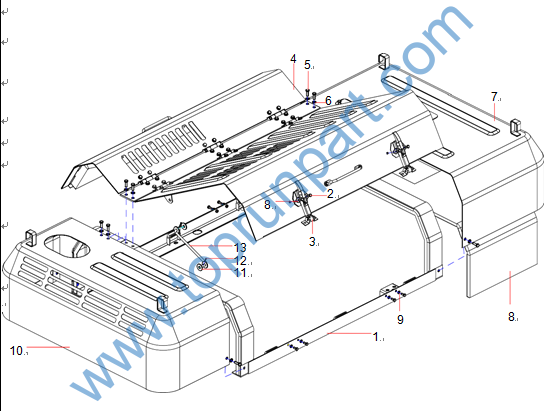

序号 零件号 名称 备注 数量 页码
1 13306105 安装框架总成 1 2-250
2 A210111000343 螺栓 16
3 A222200000065 机罩锁 4
4 13306189 发动机罩 1 2-252
5 A210111000203 螺栓 18
6 13300896 加厚垫片 18
7 13306069 散热器罩总成 1 2-254
8 A210404000005 垫圈 8
9 A210405000007 垫圈 8
10 13305974 消音器罩 1
11 A210404000004 垫圈 2
12 A210491000007 销 2
13 10817654 撑杆Ⅱ 1

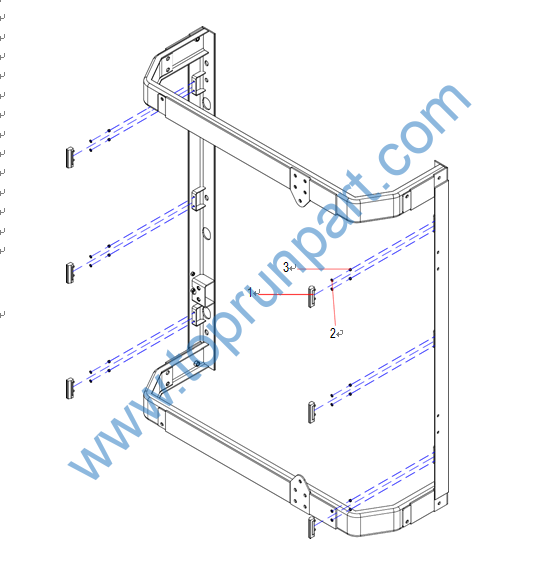

序号 零件号 名称 备注 数量 页码
1 13305174 缓冲块 6
2 A210405000005 垫圈 12
3 A210307000015 螺母 12

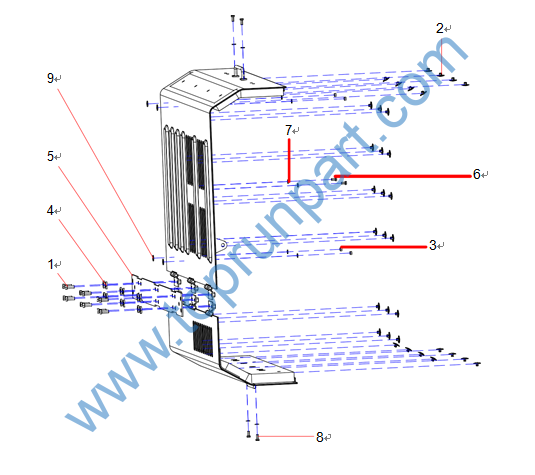

序号 零件号 名称 备注 数量 页码
1 A210111000202 螺栓 12
2 13282154 扣钉 34
3 A210307000055 螺母 4
4 13300896 加厚垫片 12
5 13306190 安装横梁 1
6 A210111000342 螺栓 2
7 A210405000007 垫圈 10
8 A210111000343 螺栓 4
9 A210404000005 垫圈 4

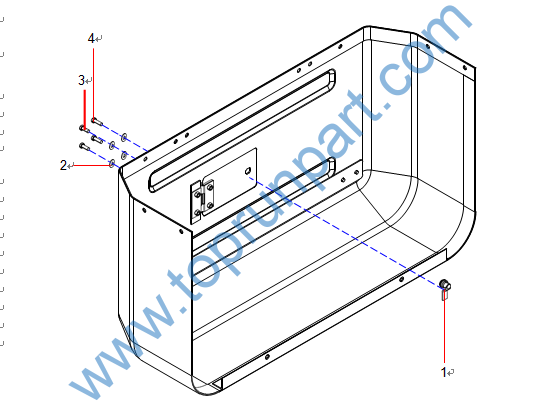

序号 零件号 名称 备注 数量 页码
1 A222200000122 门锁 1
2 A210491000120 垫圈 4
3 A210111000197 螺栓 2
4 A210111000024 螺栓 2

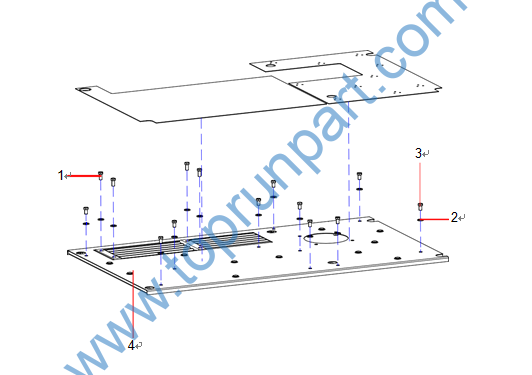

序号 零件号 名称 备注 数量 页码
1 A210111000101 螺栓 4
2 A210491000121 垫圈 14
3 A210111000199 螺栓 10
4 13304828 空滤盖板 1
