序号 零件号 名称 备注 数量 页码
1 13915819 工具箱组焊件 1
2 A222200000065 机罩锁 2
3 13915825 工具盒安装支架 2
4 13915822 工具盒总成 1
5 13305266 调整垫片 6
6 A210307000031 螺母 2
7 A210491000121 垫圈 14
8 13305172 垫块 2
9 13305267 密封条 2
10 A210491000120 垫圈 4
11 A210111000197 螺栓 4
12 A210111000101 螺栓 12
13 13305174 缓冲块 4
14 24000630 垫圈 8
15 A210307000015 螺母 8
16 13305268 护套 2
17 13305526 工具箱盖总成 1
18 13304818 橡胶垫 4
19 13305264 防滑板 1
20 24000633 垫圈 4
21 A210111000342 螺栓 4
22 60060565 垫圈 4
23 A210111000343 螺栓 4
序号 零件号 名称 备注 数量 页码
1 A210307000036 螺母 4
2 60060546 垫圈 8
序号 零件号 名称 备注 数量 页码

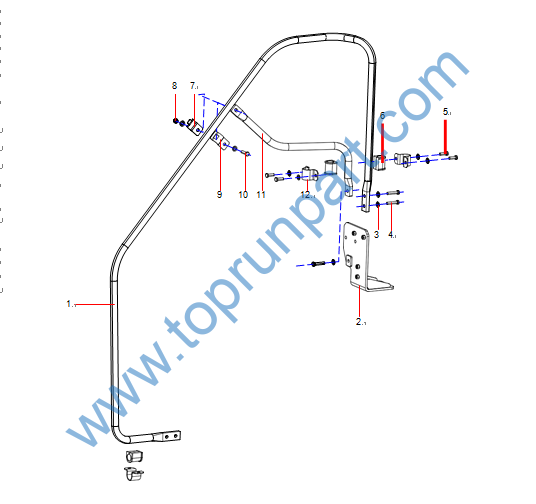

1 13488848 扶手主体 1
2 14296207 安装板 1
3 A210491000121 垫圈 9
4 A210111000118 螺栓 4
5 A210111000203 螺栓 4
6 13488842 橡胶套 3
7 11443480 联接板II 1
8 A210307000031 螺母 1
9 11443479 联接板I 1
10 A210111000119 螺栓 1
11 14296233 支撑杆 1
12 13488841 固定夹 3
序号 零件号 名称 备注 数量 页码

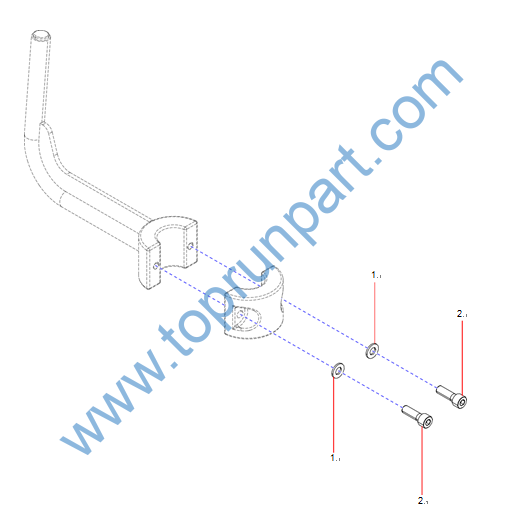

1 24000633 垫圈 2
2 A210204000341 螺钉 2
序号 零件号 名称 备注 数量 页码

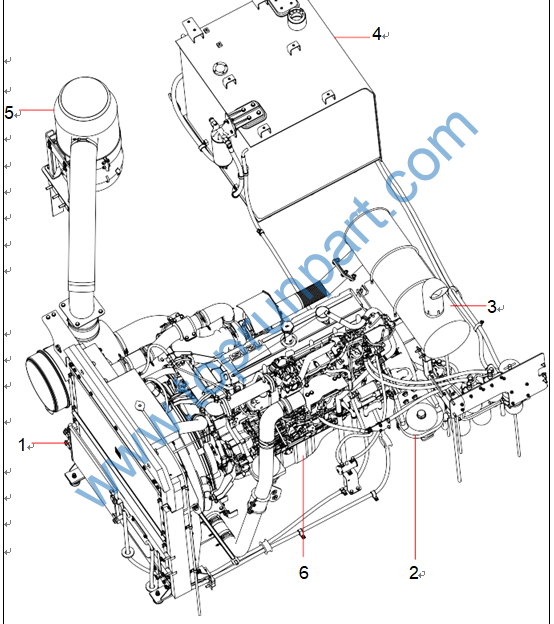

1 冷却系统 1 2-268
2 减震及传动系统 1 2-272
3 排气系统 1 2-274
4 燃油系统 1 2-278
5 进气系统 1 2-294
6 60239999 发动机 1
序号 零件号 名称 备注 数量 页码
1 13282154 扣钉 2
2 60205836 T型抱箍 1
3 13282153 上隔板 1
4 A210111000342 螺栓 9
5 24000633 垫圈 9
6 13282140 膨胀水管 2
7 60202896 喉箍 4
8 60250328 散热器 1 2-270
9 13297996 调整垫片 2
10 60083322 线夹 3
11 A210111000205 螺栓 4
12 A210444000001 垫圈 2
13 13282148 撑杆 2
14 A820606030493 软管 1
15 A210110000323 螺栓 6
16 A210491000121 垫圈 6
17 A210307000031 螺母 12
18 60202895 喉箍 1
19 13282150 固定架 1
20 A210111000442 螺栓 4
21 60060548 垫圈 4
22 60227325 T型弹簧卡箍 4
23 12832059 橡胶套 1
24 13282143 散热器出水管 1
25 A210111000295 螺栓 1
26 A210491000120 垫圈 5
27 A210111000024 螺栓 4
28 12832060 板 1
29 60210577 喉箍 2
30 60149606 线夹 1
31 11166822 钢管 1
32 13394551 发动机补水管 1
33 60060550 垫圈 2
34 A230199000044 橡胶罩 1
35 A229900004513 环箍 1
36 A229900004514 锁扣 1
37 13282138 散热器进水管 1
序号 零件号 名称 备注 数量 页码

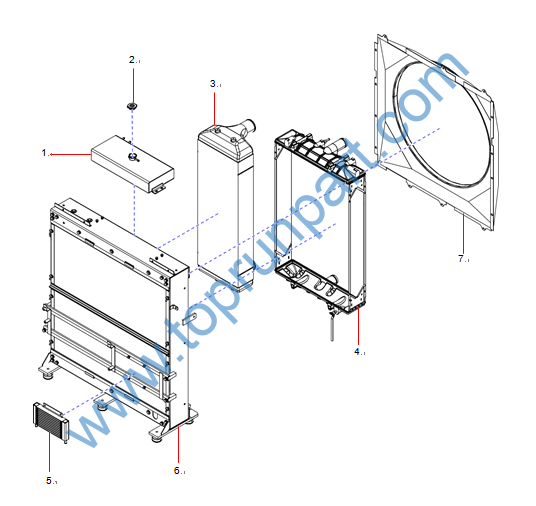

1 60305924 膨胀水箱 1
2 60347798 水箱压力盖 1
3 60305927 中冷器 1
4 60305922 散热器 1
5 60305934 散热器 1
6 60305933 防尘网 1
7 60305932 导风罩 1
序号 零件号 名称 备注 数量 页码

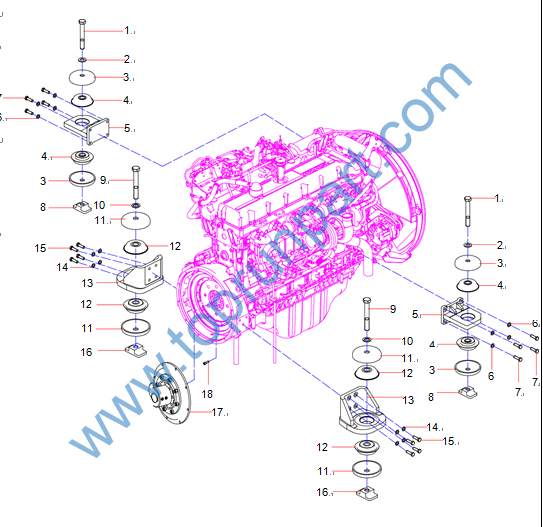

1 A210110000456 螺栓 2
2 A210444000004 垫圈 2
3 11686108 挡板 4
4 60008208 减震器 4
5 12833149 发动机前支腿 2
6 A210444000001 垫圈 8
7 A210111000209 螺栓 8
8 13297295 防松螺纹块 2
9 A210110000246 螺栓 2
10 A210444000003 垫圈 2
11 11686109 挡板 4
12 60008209 减震器 4
13 11749352 发动机后支腿 2
14 A210491000118 钢结构用高强度垫圈 8
15 A210111000243 螺栓 8
16 13289490 防松螺纹块 2
17 61005649 法兰联轴器 1
18 A210204000354 螺钉 8
