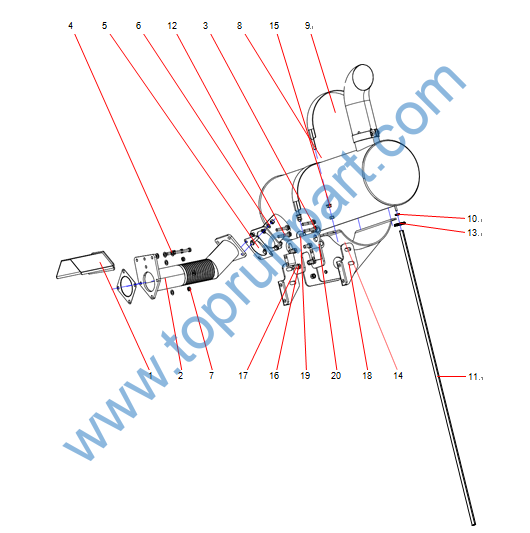

序号 零件号 名称 备注 数量 页码
1 13300963 防雨罩总成 1
2 13294815 排气接管 1
3 A210491000121 垫圈 11
4 A210111000204 螺栓 7
5 60250933 排气垫片 2
6 60250934 排气垫圈 8
7 60250935 排气螺母 4
8 60250310 消声器 1 2-276
9 13632605 消音器抱箍 2
10 A210855000003 喉箍 1
11 10250095 排水管 1
12 A210110000437 螺栓 4
13 12215066 橡胶垫 1
14 13285648 消音器支架 1
15 A210307000031 螺母 12
16 A210444000001 垫圈 8
17 A210111000205 螺栓 4
18 11450892 连接板 2
19 60060550 垫圈 4
20 A210111000208 螺栓 4

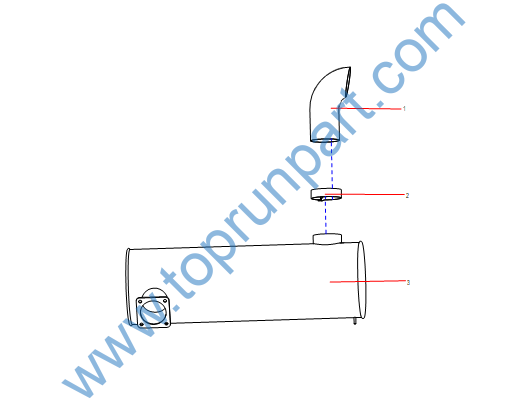

序号 零件号 名称 备注 数量 页码
1 60310022 尾管 1
2 60310023 固定夹 1
3 60310024 筒体 1

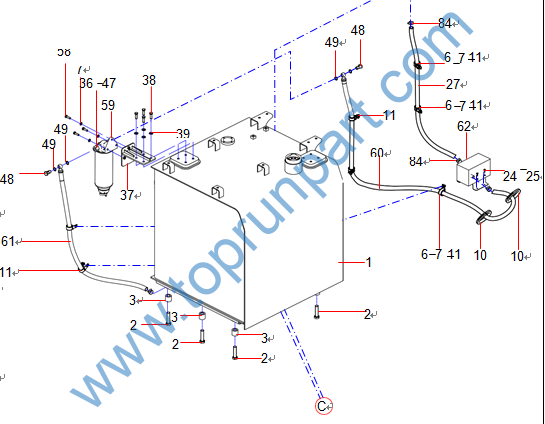

序号 零件号 名称 备注 数量 页码
1 13548761 燃油箱总成 1 2-286
2 A210110000201 螺栓 6
3 11450168 间隔套 6
6 A210111000195 螺栓 16
7 A210491000120 垫圈 52
10 11133736 护套 4
11 60086357 线夹,线卡 9
24 A210111000079 螺栓 4
25 60238783 垫圈 6
27 13288172 循环泵出油管 1
36 A230101000501 O形圈 4
37 13290936 支架总成 1
38 A210111000203 螺栓 4
39 A210491000121 垫圈 17
47 10442581 粗滤接头Ⅰ 3
48 A210199004057 铰接螺栓 3
49 A210434000009 垫圈 6
58 A210111000026 螺栓 3
59 60205949 燃油滤清器 1 2-292
60 14159300 循环泵进油管 1
61 13288054 燃油箱粗滤进油管 1
62 60248975 循环泵 1
84 A210855000008 喉箍 4

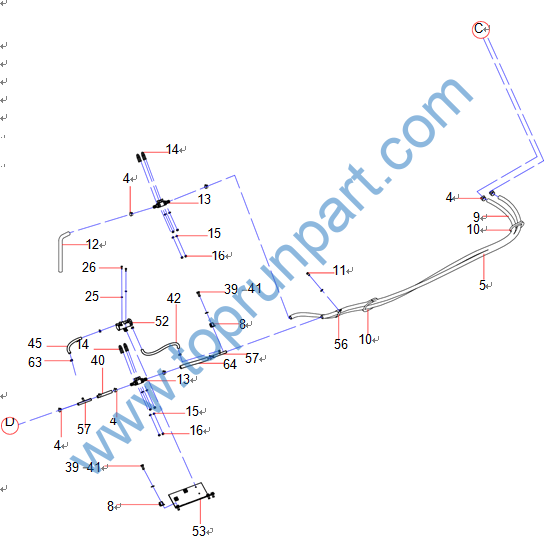

序号 零件号 名称 备注 数量 页码
4 60134354 喉箍 11
5 13807104 粗滤进油管Ⅱ 1
8 60149605 线夹 10
9 13288197 放油管Ⅰ 1
10 11133736 护套 4
11 60086357 线夹,线卡 9
12 13288242 放油管 1
13 150405010095B 球阀 2
14 10578844 U形螺栓 4
15 24000633 垫圈 8
16 A210307000055 螺母 8
25 60238783 垫圈 6
26 A210111000082 螺栓 2
39 A210491000121 垫圈 17
40 13807108 粗滤进油管Ⅳ 1
41 A210111000202 螺栓 8
42 13807109 电磁泵进油管 1
45 13807110 电磁泵出油管 1
52 60018583 燃油泵总成 1 2-290
53 13807113 支架总成 1
56 60208141 线夹 1
57 13807156 三通接头 2
63 60202896 喉箍 14
64 13807107 粗滤进油管Ⅲ 1

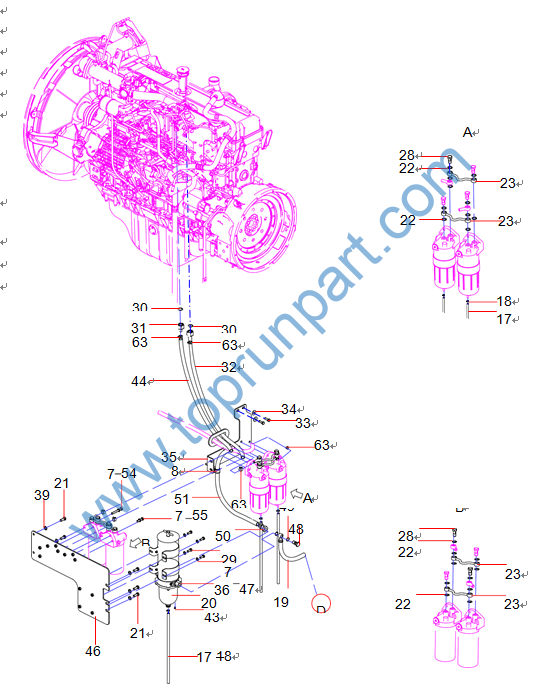

序号 零件号 名称 备注 数量 页码
7 A210491000120 垫圈 52
8 60149605 线夹 10
17 10949800 放水管 3
18 A229900001345 喉箍 3
19 13288038 粗滤连接管Ⅰ 1
20 60249071 油水分离器 1 2-288
21 A210111000101 螺栓 5
22 B229900004534 垫片 20
23 60250938 并联接管 4
28 60250939 双孔铰接螺栓 4
29 A210111000197 螺栓 7
30 B230101000356 O形圈 2
31 13291588 管接头 2
32 13287706 进油管 1
33 A210111000024 螺栓 4
34 60060546 垫圈 4
35 13291554 滤清器器支架Ⅰ 1
36 A230101000501 O形圈 4
39 A210491000121 垫圈 17
43 A240600000260 油中有水传感器 1
44 13287950 精滤出油管 1
46 13291518 柴滤固定支架Ⅱ 1
47 10442581 粗滤接头Ⅰ 3
48 A210199004057 铰接螺栓 3
49 A210434000009 垫圈 6
50 13291147 接头 1
51 13288031 粗滤出油管 1
54 A210111000295 螺栓 4
55 21005186 螺栓 8
63 60202896 喉箍 14

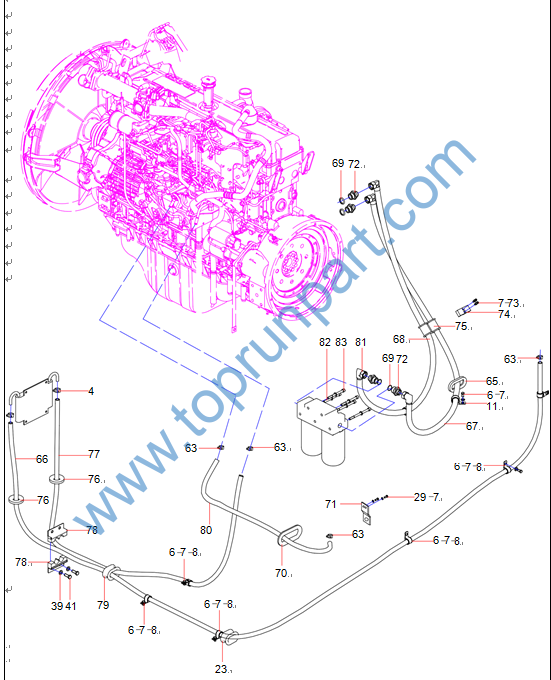

序号 零件号 名称 备注 数量 页码
4 60134354 喉箍 11
6 A210111000195 螺栓 16
7 A210491000120 垫圈 52
8 60149605 线夹 10
11 60086357 线夹,线卡 9
23 60250938 并联接管 4
29 A210111000197 螺栓 7
39 A210491000121 垫圈 17
41 A210111000202 螺栓 8
63 60202896 喉箍 14
65 13285390 橡胶套T5-T10 1
66 13284401 油管 1
67 JGK005465335 机油胶管 1
68 60027557 机油胶管 1
69 B230101000050 O形圈 4
70 13285543 护套 1
71 14135986 安装座 1
72 A820205000945 G1-M30接头 4
73 A210110000447 螺栓 2
74 13630332 上固定座 1
75 A820606020470 φ34胶垫 2
76 13285399 护套t05-t10 2
77 13285207 油管2 1
78 12020025 管夹 2
79 13285524 护套T30-T40 2
80 13807111 燃油管 1
81 B210780000028 直角组合接头 2
82 21008534 螺钉 3
83 A210204000477 螺钉 2
