序号 零件号 名称 备注 数量 页码
1 A210111000078 螺栓 4
2 24000632 垫圈 4
3 60029642 液位传感器 1
4 B230101000457 O形圈 1
5 60117826 燃油箱滤网 1
6 10210082 堵头 1
7 13548775 底盖板 1
8 60312034 门锁 1
9 A210111000101 螺栓 8
10 24000639 垫圈 8
11 A210609000307 O形圈 1

序号  零件号              名称                                         备注         数量     页码

1     60310025              把手                                                                                                                               1

2     60310026              筒体                                                                                                                               1

3     60310027              固定座                                                                                                                           2

4     60310028              水杯                                                                                                                               1

5     60310029              放水装置                                                                                                                       1

6     60249072              油水分离器滤芯                                                                                                           1

1 60311898 垫圈 2
2 60311899 柱环 2
3 60311900 垫圈 1
4 60333882 滤芯 1
5 60311901 电子泵维修包 1

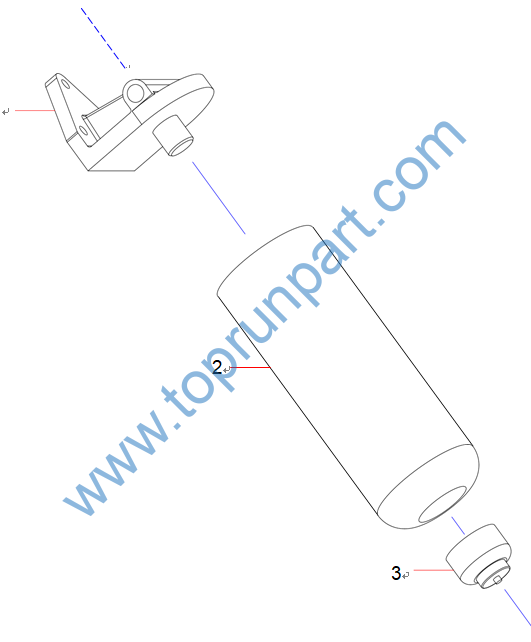

1 60205741 燃油滤清器滤座 1
2 60206017 燃油滤清器滤芯 1
3 60205740 集水杯 1

1 A210111000204 螺栓 6
2 A210491000121 垫圈 18
3 14542897 弯板 1
4 13422096 调整垫片 1
5 160601000020A 空气预滤器 1 2-298

6 14542896 预滤卡箍 1
7 21005240 螺栓 3
8 60060550 垫圈 3
9 14520525 油浴支架总成 1
10 60060548 垫圈 8
11 A210111000209 螺栓 4
12 A210444000001 垫圈 4
13 13421240 油浴式空滤底座 1
14 A210111000054 螺栓 4
15 14363145 加厚垫片 4
16 13282184 接管 1
17 A210111000101 螺栓 10
18 A210111000202 螺栓 8
19 13282172 空滤固定支架 1
20 60065525 大气压力和大气温度传感器 1
21 A210204000115 螺钉 3
22 24000630 垫圈 3
24 A210110000009 螺栓 4
41 60241870 空气滤清器 1 2-300

42 60148482 压力传感器 1
43 13547902 进气胶管 1
44 60275328 T型弹簧卡箍 1
45 13282175 进气钢管组合 1
46 60247180 T型弹簧卡箍 5
47 13282165 空滤出气管 1
48 14552134 空滤进气胶管 1
50 10131920 空滤卡箍 2
51 A210111000111 螺栓 2
54 60250930 进气温度传感器 1
55 13282164 进气胶管 1
56 A210855000071 T型抱箍 2

序号 零件号 名称 备注 数量 页码
10 60060548 垫圈 8
17 A210111000101 螺栓 10
23 A210111000024 螺栓 12
25 13282158 固定板 1
26 13282170 橡胶套 1
27 13282168 中冷进气钢管 1
28 60205838 T型弹簧卡箍 18
29 13282160 连接胶管Ⅰ 1
30 13282163 连接胶管 1
31 13282196 固定板组合 1
32 13282162 中冷器出气管Ⅱ 1
33 11453375 软垫 2
34 12832053 固定板 2
35 13282161 连接胶管Ⅱ 2
36 13282169 中冷器出气管Ⅰ 1
37 12832004 固定板组合 1
38 13394552 盖板 1
39 A210111000012 螺栓 5
40 A210491000120 垫圈 19
49 13282186 固定板组合 1
52 13282167 连接胶管 1
53 60227325 T型弹簧卡箍 1

序号 零件号 名称 备注 数量 页码

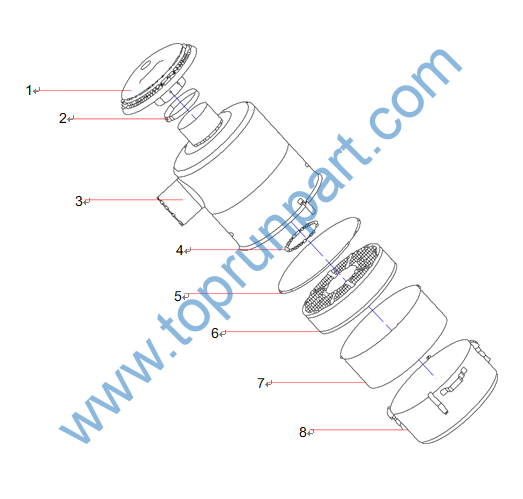

1 160699000119A 雨帽组件 1
2 160699000125A 卡箍 1
3 160699000120A 上筒组件 1
4 160699000121A U型圈 1
5 160699000122A O形圈 1
6 160699000123A 下油饼内桶组件 1
7 160699000124A 下油饼外桶组件 1
8 160699000126A 下桶组件 1

序号 零件号 名称 备注 数量 页码
1 B222100000641 空气滤清器主滤芯 1
2 B222100000640 空气滤清器安全滤芯 1
3 60176264 盖 1
4 60176026 堵头 1
5 60213978 集尘嘴 1

序号 零件号 名称 备注 数量 页码

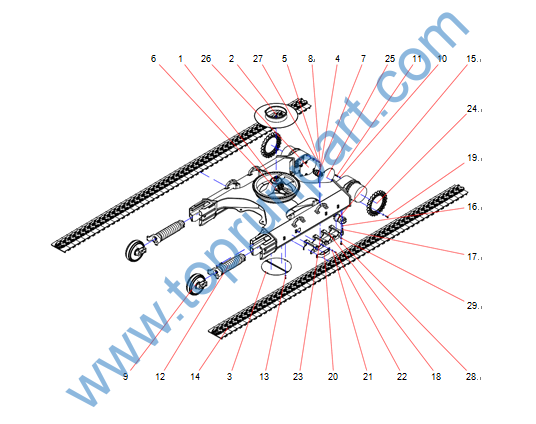

1 下车液压系统 1 3-4

2 11163607 黄油池 1 3-18

3 13305995 盖板 2
4 A210491000118 钢结构用高强度垫圈 16
5 A210111000212 螺栓 20
6 13947764 行走架 1
7 13227207 托链轮总成 4
8 A210110000272 螺栓 16
9 60247185 引导轮 2
10 A210491000122 钢结构用高强度垫圈 110
11 A210110000427 螺栓 62
12 60246966 张紧装置 2 3-20

13 13587109 加厚垫片 8
14 13734866 履带总成 2 3-22

15 13465919 支重轮总成 18
16 A210444000002 钢结构用高强度垫圈 72
17 A210110000434 螺栓 72
18 SSY005231118 履带护板 4
19 A210111000321 螺栓 48
20 13474999 脚踏板 4
21 A210491000132 垫圈 16
22 A210111000289 螺栓 16
23 SSY005231121 履带护板 4
24 14023005 驱动轮 2
25 13291120 左马达盖板 1
26 13291121 右马达盖板 1
27 24000514 弹簧垫圈 12
28 A210111000114 螺栓 32
29 A210444000003 垫圈 32
