序号 零件号 名称 备注 数量 页码
1 转接头安装 1 3-6
2 B229900005472 减速机总成 2 3-10
3 A820606030424 护套 2
4 13299342 橡胶护套 2
5 A820205002385 G1/2-M26接头 3
6 B210780001310 直角组合接头 2
7 B210780001363 三通组合接头 1
8 A820205000844 G1/4-M14接头 2
9 13131456 G3/8-M14接头 1
10 B210780000418 直角组合接头 1
11 B210780000172 三通组合接头 1
12 A820205001334 端直通接头GEOSG1-SM42 4
13 B230101000050 O形圈 4
14 B230101000090 O形圈 3
15 A210608000022 O形圈 2
16 B230101000049 O形圈 1
17 B230103002035 胶管总成 2
18 B230103004698 胶管 2
19 60253580 胶管 4
20 B210780000244 对开法兰 8
21 A210204000354 螺钉 16

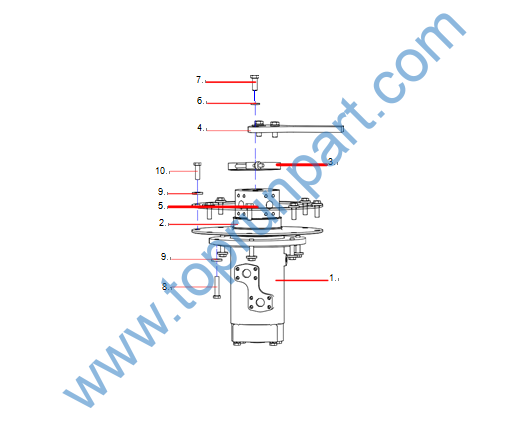

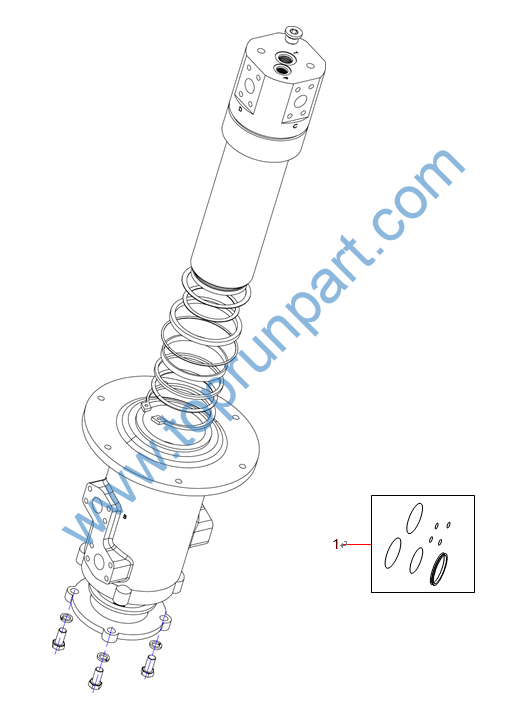

序号 零件号 名称 备注 数量 页码
1 60249405 转接头 1 3-8
2 13282913 胶垫总成 1
3 60258935 T型弹簧卡箍 1
4 13299433 拨叉 1
5 13299434 压板 1
6 A210444000001 垫圈 3
7 A210111000442 螺栓 3
8 A210111000118 螺栓 6
9 13300896 加厚垫片 14
10 A210111000204 螺栓 8
1 60306104 转接头维修包 1
序号 零件号 名称 备注 数量 页码
1 60307469 减速机 1 3-12
2 60307494 马达 1 3-14
3 60083951 减速机总成维修包 1
序号 零件号 名称 备注 数量 页码
1 60081973 螺钉 25
2 60307475 内六角螺钉 16
3 60307473 内六角螺钉 26
4 60307471 轴承 2
5 60307476 浮动油封 1
6 60307474 油封座 1
7 60307470 固定架 1
8 60114365 堵头 2
9 60307472 齿圈 1
10 60258133 O形圈 2
11 60307493 端盖 1
12 60075471 止推板 1
13 60307477 垫片 1
14 60307492 太阳轮Ⅰ 1
15 60307490 止推垫圈 6
16 60307487 二级太阳轮 1
17 60307491 弹簧销 3
18 60114375 销 3
19 60307489 行星轮 3
20 60307488 行星架Ⅰ 1
21 60075398 滚针轴承 3
22 60307485 弹簧销 3
23 60307482 C型挡圈 6
24 60307483 轴承 6
25 60307480 二级行星架 1
26 60307486 隔套 1
27 60307481 二级行星轮 3
28 60307484 行星架Ⅱ 3
29 60307479 支撑环 1
30 60307478 锁紧垫圈 2

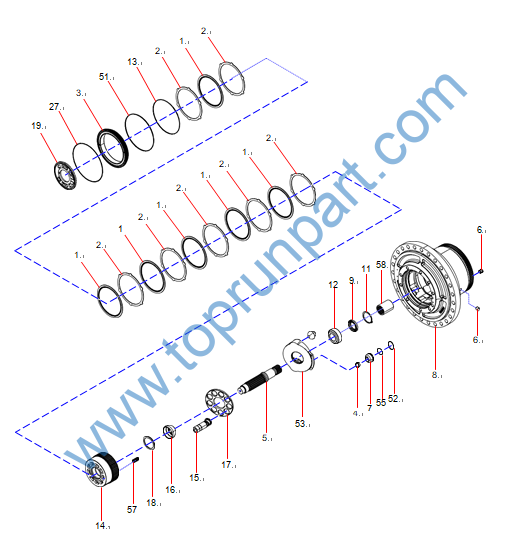

序号 零件号 名称 备注 数量 页码
20 60114371 马达后盖 1
21 60075396 溢流阀 2
22 60114353 弹簧 2
23 60075474 制动弹簧 14
24 60075443 螺塞 11
25 60114363 堵头 10
26 60306353 O形圈 2
28 60114354 弹簧盘 2
29 60075457 M6阻尼孔 2
30 60075458 阻尼孔 1
31 60114355 弹簧盘 1
32 60114339 盖 2
33 60038808 O形圈 5
34 60114350 单向阀弹簧 3
35 60114352 弹簧 1
36 60307501 O形圈 2
37 60114343 阀芯组件 1
38 60306351 O形圈 2
39 60306309 O形圈 2
40 60114393 限流器 2
41 60114374 销 1
42 60114361 堵头 1
43 60307502 O形圈 1
44 60114360 堵头 2
45 60114394 垫片 1
46 60114351 弹簧 2
47 60114342 阀芯 1
48 60307503 O形圈 1
49 60114341 单向阀 3
50 60075400 滚针轴承 1
54 60307504 平行销 1
56 60307506 内六角螺钉 1
59 60114392 连接器 1
序号 零件号 名称 备注 数量 页码
1 60015810 摩擦片 6
2 60015760 制动片 7
3 60075434 活塞制动片 1
4 60075388 钢球 1
5 60307498 轴 1
6 60075442 螺塞 2
7 60114381 转换活塞 1
8 60307495 固定座 1
9 60307496 油封 1
11 60307497 定位环 1
12 60307499 轴承 1
13 60075463 D形圈 1
14 60114380 柱塞缸 1
15 60307500 活塞总成 9
16 60075451 球接头 1
17 60075421 挡圈 1
18 60075419 弹簧座 1
19 60307505 阀板 1
27 60114390 O形圈 1
51 60075412 D形圈 1
52 60114391 活塞油封 1
53 60114377 斜盘 1
55 60307508 C型挡圈 1
57 60075468 缸弹簧 9
58 60307507 花键套 1
序号 零件号 名称 备注 数量 页码
1 11163609 护圈 1
2 11163606 下密封圈 1
3 A820606020168 上密封圈 1
4 A820606020170 橡胶垫 1
5 A820101210192 密封板 1
6 A210405000011 垫圈 2
7 A210307000017 螺母 2
序号 零件号 名称 备注 数量 页码
1 A210111000101 螺栓 1
2 24000639 垫圈 1
3 A820101010372 支板 1
4 B229900000862 黄油阀 1
5 61030713 张紧维修包 1
序号 零件号 名称 备注 数量 页码
1 60122364 螺栓 200
2 60123031 螺母 200
3 13221933 链轨总成 1
4 13489957 链轨合件 1
5 13184488 主销轴 1
6 60342976 履带垫片 2
7 13184487 主销套 1
8 13184486 销轴 49
9 13221928 密封圈 98
10 13184485 销套 49
11 60257775 履带板 50
