序号 零件号 名称 备注 数量 页码
1 工作装置管路 1 4-6

2 润滑管路总成 1 4-24

3 SSY004678458 国四动臂(7m)分装总成 1 4-26

12 13781624 动臂前叉销轴 1
13 11347590 销轴 1
14 13264722 动臂中支承销轴 1
15 14047812 动臂根部销轴 1
16 11347581 销轴 2
17 13304058 固定套 2
18 13619666 盖板 4
19 13702857 盖板 3
20 13781276 压板 1
21 14179296 压板 1
23 A820102010676 垫片 30
24 10254335 垫片 4
25 A820102010678 垫片 10
26 10254241 垫片 2
27 10254242 垫片 2
28 13286691 垫片 4
29 13286692 垫片 2
30 A210110000108 螺栓 2
31 A210307000007 螺母 4
32 A210111000289 螺栓 4
33 A210491000132 垫圈 10
36 A210111000212 螺栓 14
37 A210491000118 钢结构用高强度垫圈 14

序号 零件号 名称 备注 数量 页码
4 SSY004678460 国四斗杆(3m)分装总成 1 4-28

5 SSY004674334 连杆(0.683m)分装总成 1 4-30

6 13299734 左摇杆 1
7 13299781 右摇杆 1
8 13264776 摇杆连杆销轴 1
9 13264775 斗杆摇杆销轴 1
10 11347579 销轴 1
11 11347592 销轴 1
18 13619666 盖板 4
19 13702857 盖板 3
22 10135677 垫片 18
23 A820102010676 垫片 30
33 A210491000132 垫圈 10
34 A210110000347 螺栓 2
35 A210307000029 螺母 4
36 A210111000212 螺栓 14
37 A210491000118 钢结构用高强度垫圈 14
38 A210804000002 油杯 9
39 14382491 铲斗总成(2.5) 1 4-32

40 13268513 压紧套 1
41 13268514 压盘 1
42 13268515 销钉 1
43 13268510 调整垫1 16
44 13268511 调整垫2 4
45 A210111000063 螺栓 6
46 13264778 铲斗连杆销轴 1
47 13264777 铲斗销轴 1
48 60285827 O形圈 2

序号 零件号 名称 备注 数量 页码
1 左动臂油缸总成 1 4-8

2 右动臂油缸总成 1 4-12

3 斗杆油缸总成 1 4-16

4 铲斗油缸总成 1 4-20

5 60255032 胶管 1
6 60260699 胶管 1
7 SSY005148404 铲斗钢管Ⅳ 1
8 SSY005148405 铲斗钢管Ⅲ 1
9 SSY005148408 铲斗钢管Ⅱ 1
10 SSY005148409 铲斗钢管1 1
11 60255033 胶管 2
12 SSY005148406 斗杆钢管 2
13 13433373 单管夹 24
14 11168201 衬垫 22
15 13433374 双管夹 10
16 A210111000106 螺栓 26
17 B230101000578 O形圈 2
18 A210204000353 螺钉 40
19 B210780000693 对开法兰 16
20 A210110000272 螺栓 8
21 A210307000028 螺母 16
22 A210491000118 钢结构用高强度垫圈 34

序号 零件号 名称 备注 数量 页码
1 SSY005145480 大腔钢管总成 1
2 A210204000359 螺钉 8
3 B230101000456 O形圈 2
4 60270129 动臂油缸 1 4-10

5 14037607 右管夹组装 1
6 SSY005145470 小腔钢管总成 1
7 A820606020470 φ34胶垫 2

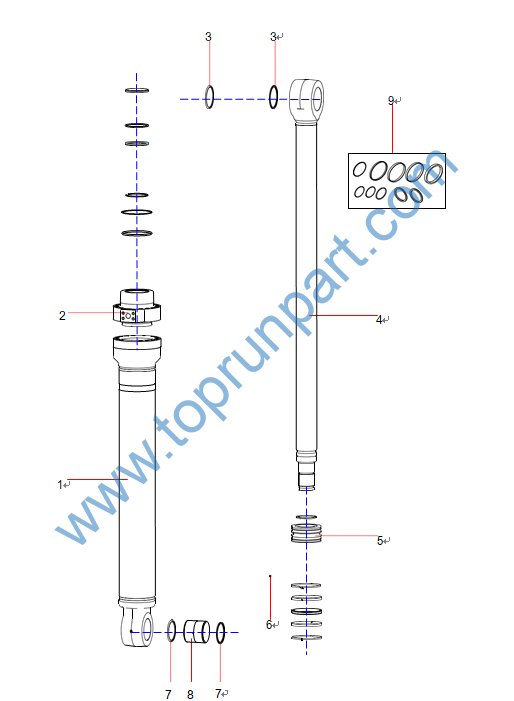

序号 零件号 名称 备注 数量 页码
1 60306270 缸体 1
2 60306271 端盖 1
3 60306257 防尘圈 2
4 60306272 活塞杆 1
5 60306269 活塞 1
6 60306241 钢球 1
7 60306258 防尘圈 2
8 60306256 石墨铜套 1
9 60306624 动臂油缸密封包 1

序号 零件号 名称 备注 数量 页码
1 SSY005145464 大腔钢管总成 1
2 A210204000359 螺钉 8
3 B230101000456 O形圈 2
4 60270129 动臂油缸 1 4-14

5 14037608 左管夹组装 1
6 SSY005145466 小腔钢管总成 1
7 A820606020470 φ34胶垫 2

序号 零件号 名称 备注 数量 页码
1 60306270 缸体 1
2 60306271 端盖 1
3 60306257 防尘圈 2
4 60306272 活塞杆 1
5 60306269 活塞 1
6 60306241 钢球 1
7 60306258 防尘圈 2
8 60306256 石墨铜套 1
9 60306624 动臂油缸密封包 1

序号 零件号 名称 备注 数量 页码
1 13422592 管夹组合 2
2 SSY005146519 斗杆油缸钢管 1
3 60248643 斗杆油缸 1 4-18

4 A210444000001 垫圈 4
5 21050781 螺钉 4
6 B230101000578 O形圈 2
7 23000431 螺钉 4
8 13303436 过渡块 1
9 A210111000119 螺栓 8
10 A210491000121 垫圈 8
11 A210111000243 螺栓 4
12 A210491000118 钢结构用高强度垫圈 4
