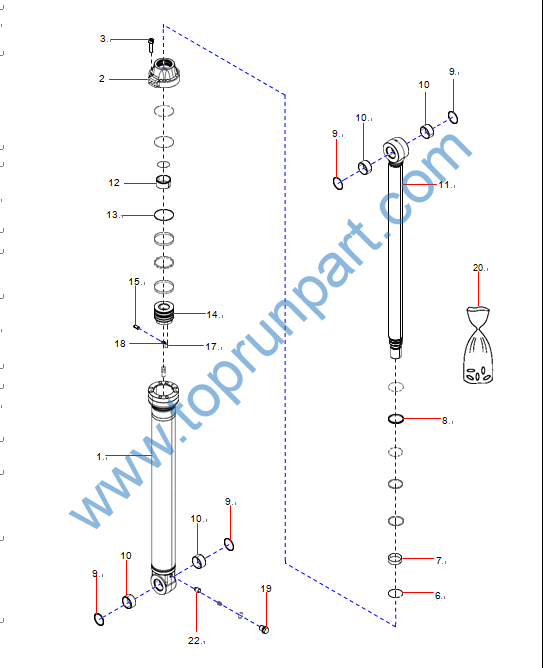

序号 零件号 名称 备注 数量 页码
1 60348506 缸体 1
2 150902030089B001 端盖 1
3 A210204000476 螺钉 8
6 60169585 挡圈 1
7 60325549 MB滑动轴套 1
8 60169581 防尘圈挡圈 1
9 150902030089B007 防尘圈 4
10 150902030089B008 C形轴套 4
11 60348504 活塞杆 1
12 150902030089B002 缓冲套 1
13 60169617 缓冲环 1
14 150902030089B003 活塞 1
15 60325553 内六角平端紧定螺钉 1
17 60325552 圆柱销 1
18 60305774 钢球 11
19 60325547 螺堵 1
20 60217496 斗杆油缸K维修包 1
22 60325545 阀芯 1

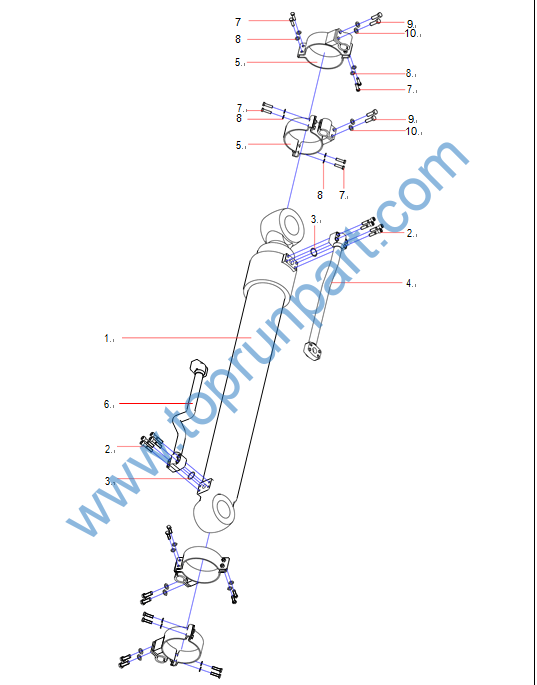

序号 零件号 名称 备注 数量 页码
1 60248642 铲斗油缸 1 4-22
2 21050781 螺钉 8
3 B230101000578 O形圈 2
4 SSY005145479 铲斗有杆腔钢管 1
5 13422086 管夹组合 4
6 SSY005146517 铲斗无杆腔钢管 1
7 A210111000119 螺栓 16
8 A210491000121 垫圈 16
9 A210111000243 螺栓 8
10 A210491000118 钢结构用高强度垫圈 8

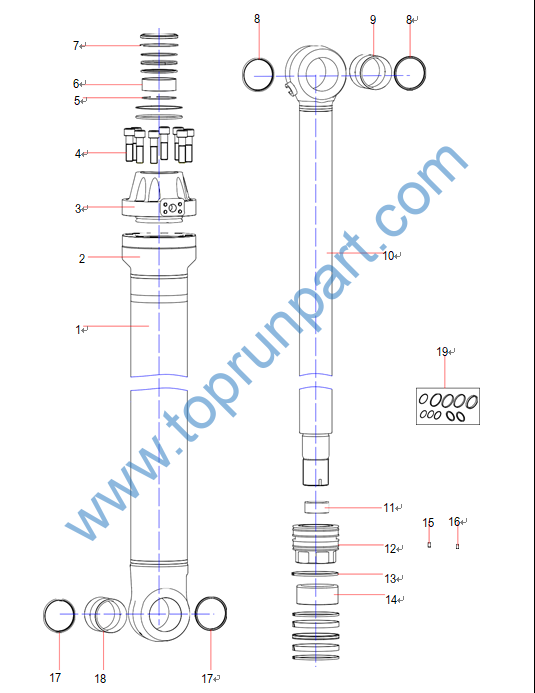

序号 零件号 名称 备注 数量 页码
1 60325538 缸体 1
2 60305756 直通式压注油杯 1
3 60325537 端盖 1
4 60224239 螺钉 12
5 60169585 挡圈 1
6 60193823 滑动轴套 1
7 60169581 防尘圈挡圈 1
8 60046231 防尘圈 2
9 60065359 铲斗油缸轴套1 1
10 60325536 活塞杆 1
11 60169560 铲斗用缓冲套 1
12 60169590 活塞 1
13 60169576 垫片 1
14 60169601 螺母 1
15 60305757 钢球 1
16 60322611 内六角平端紧定螺钉 1
17 60044360 防尘圈 2
18 60065360 铲斗油缸轴套2 1
19 60149564 铲斗油缸密封包 1

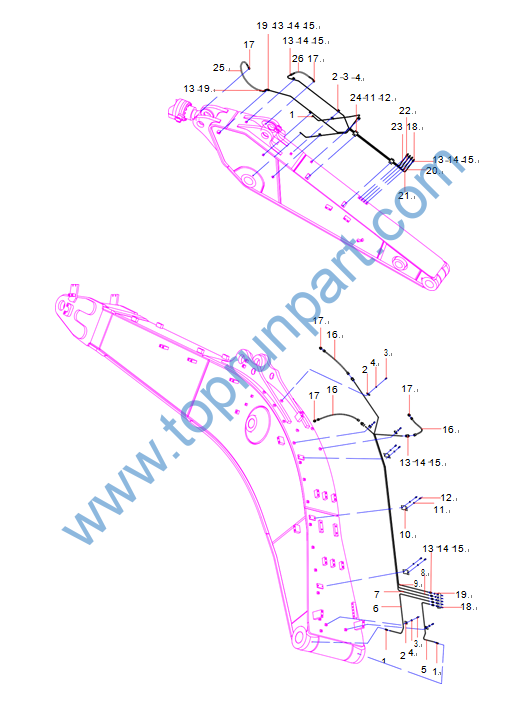

序号 零件号 名称 备注 数量 页码
1 A229900006985 端直角可调向接头 4
2 A820101211947 管夹 11
3 A210111000195 螺栓 11
4 A210491000120 垫圈 11
5 13299809 硬管 1
6 13299810 硬管 1
7 13299811 硬管 1
8 13299812 硬管 1
9 13299813 硬管 1
10 A820101211948 管夹 3
11 24000633 垫圈 10
12 A210111000348 螺栓 10
13 A820205001235 管接头 15
14 B210780000191 螺母 14
15 B229900001092 特型卡套 14
16 23905413 胶管 3
17 A820205000858 管接头 5
18 A210804000002 油杯 9
19 A210434000007 垫圈 11
20 SSY004565747 硬管 1
21 SSY004566911 硬管 1
22 SSY004559702 硬管 1
23 SSY004559641 硬管 1
24 13741037 管夹 2
25 A831213083000 胶管总成 1
26 B230103007049 胶管 1

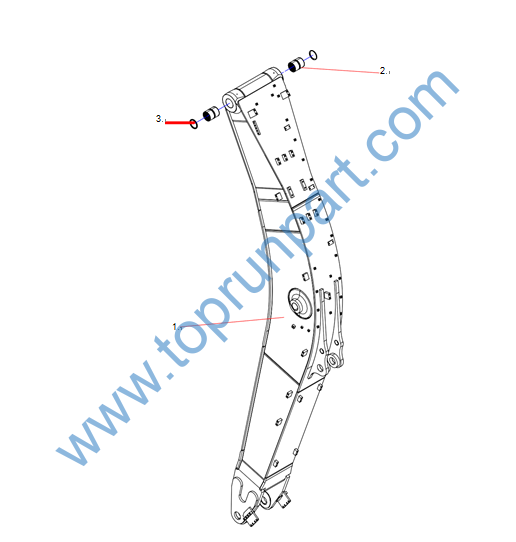

序号 零件号 名称 备注 数量 页码
1 SSY004583267 动臂总成(7m) 1
2 14034762 轴套120×140×175 2
3 60350655 MCS防尘圈 2

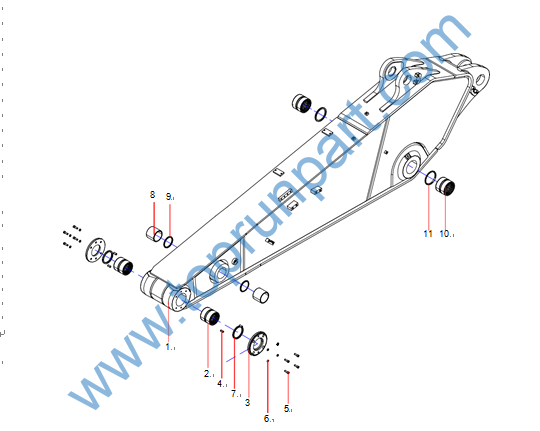

序号 零件号 名称 备注 数量 页码
1 SSY004583511 斗杆总成(3m) 1
2 14039206 轴套110×130×120 2
3 13268512 耐磨环 2
4 13124496 定位销 4
5 A210204000206 螺钉 8
6 24000513 弹簧垫圈 8
7 60044258 MCS防尘圈 2
8 A820208000360 轴套 2
9 14265154 黄油圈 2
10 13915180 轴套120×140×110 2
11 60350655 MCS防尘圈 2

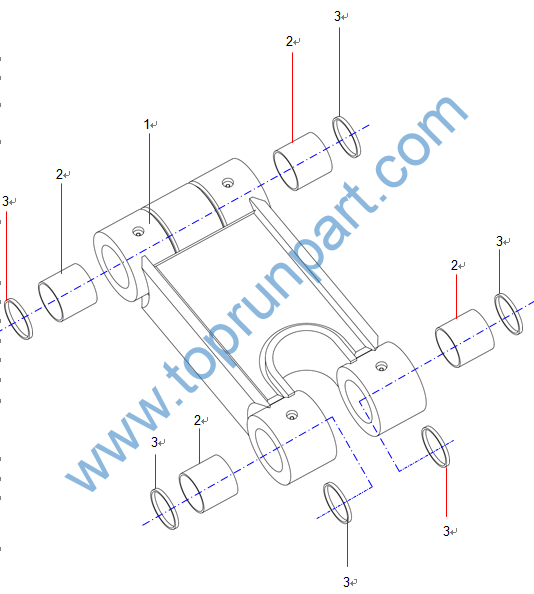

序号 零件号 名称 备注 数量 页码
1 14518551 连杆服务总成 1
2 13264726 连杆轴套 4
3 60044258 MCS防尘圈 6

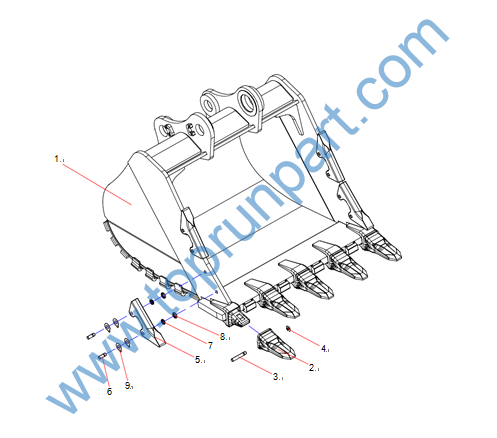

序号 零件号 名称 备注 数量 页码
1 铲斗体 1 4-34
2 60257045 斗齿 5
3 60257046 销子 5
4 60257047 卡簧 5
5 60334730 侧齿 4
6 60334731 销子 8
7 60332935 卡簧 8
8 60332936 卡簧垫片 8
9 14272924 侧齿垫片 16

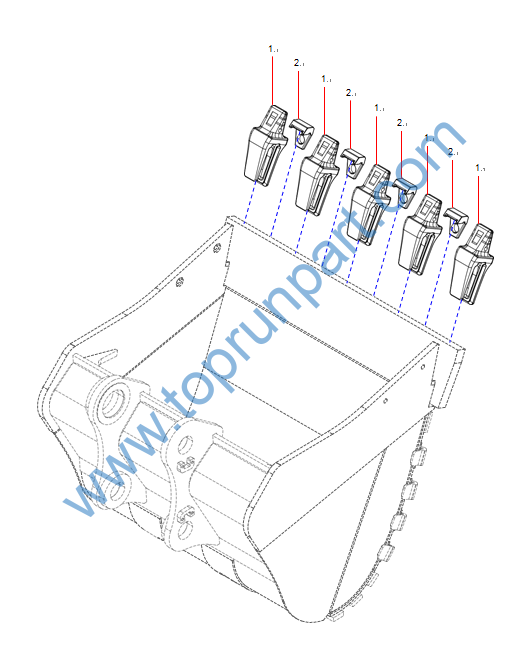

序号 零件号 名称 备注 数量 页码
1 61006405 齿座 5
2 A820403000893 护刃板 4
