序号 零件号 名称 备注 数量 页码

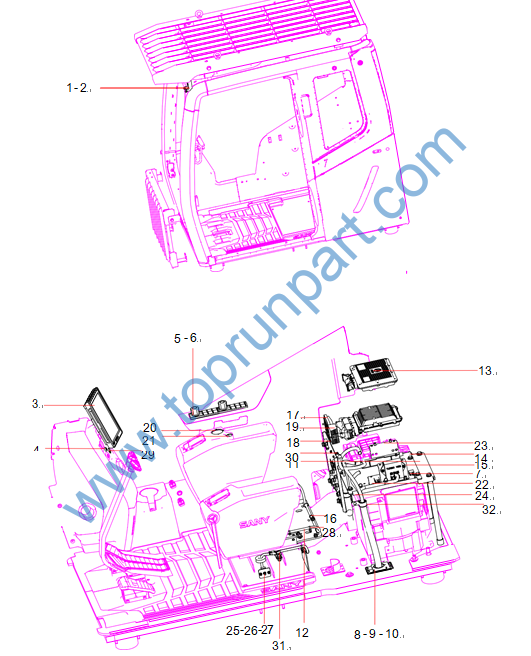

1 60225886 螺钉 2
2 60228957 左前灯 2
3 240703000013A 触摸屏 1
4 246302000003A 拾音器 1
5 142503020012A 旋钮开关 1
6 242507000009A 点火开关 1
7 14486201 后支架 1
8 SSY005408581 过线密封框架 2
9 SSY005515763 过线密封橡胶 1
10 SSY005408429 过线密封橡胶 1
11 60245361 中间继电器 6
12 14552370 驾驶室线束 1
13 140601010105A 可编程控制器 1
14 SSY004693256 电气安装板1 1
15 SSY004693260 继电器板 1
16 60260292 扎带 10
17 240601020012A 可编程控制器 1
18 14486199 电气安装板2 1
19 60222546 信号转换装置 1
20 142505000006A 按键开关 1
21 60222807 座式充电器 1
22 SSY004693259 弯板 1
23 SSY004693258 左控制器支架 1
24 11133736 护套 3
25 60041443 开关保护罩 1
26 14051815 安装板 1
27 12025701 钮子开关 1
28 60042166 扎带 10
29 130999000035A USB充电器 1
30 60041902 接插件90度固定金属附件 3
31 A239900000065 扎带 30
32 60228632 扎带固定件总成 8
序号 零件号 名称 备注 数量 页码

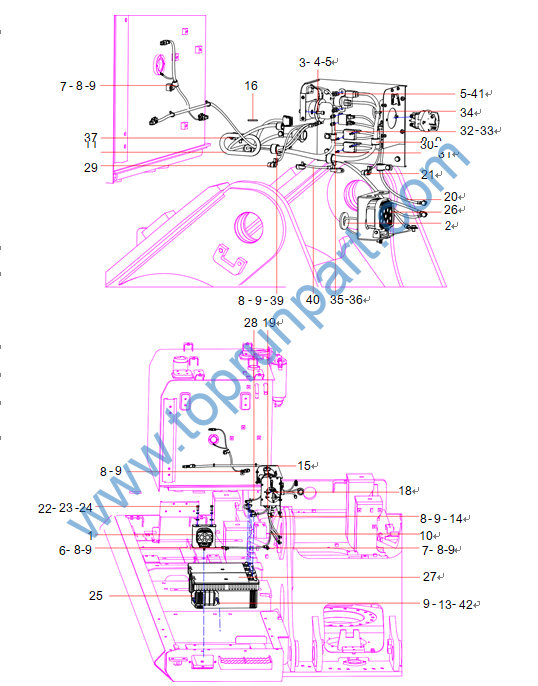

1 13307242 平台灯支架 1
2 11169936 橡胶护套 1
3 A210204000341 螺钉 4
4 24000511 弹簧垫圈 4
5 24000633 垫圈 6
6 60041902 接插件90度固定金属附件 3
7 60086353 线夹 3
8 A210111000195 螺栓 18
9 A210491000120 垫圈 22
10 13421287 工具箱线束 1
11 13300188 橡胶护套 1
12 60149605 线夹 3
13 A210111000197 螺栓 4
14 60260292 扎带 2
15 13416828 配电箱 1 5-8
16 11133736 护套 3
18 60235464 旋钮开关 1
19 60043436 线束 1
20 60043438 线束 1
21 60013321 A型蓄电池负极接头总成 2
22 A210111000202 螺栓 2
23 24000513 弹簧垫圈 2
24 A210491000121 垫圈 2
25 13423745 平台灯罩 1
26 141604000168A 照明灯 1
27 60236171 酸性蓄电池 2
28 60012793 线束 1
29 60013322 A型蓄电池正极接头总成 2
30 60060562 垫圈 4
31 A210210000030 螺钉 4
32 A241300000059 熔断器 2
33 A241300000031 熔断器 4
34 A239900000065 扎带 10
35 A210210000008 螺钉 2
36 24000632 垫圈 2
37 60086354 线夹,线卡 2
39 60083322 线夹 1
40 13632775 蓄电池正负极连接线 1
41 A210204000340 螺钉 2
42 24000512 弹簧垫圈 2
序号 零件号 名称 备注 数量 页码

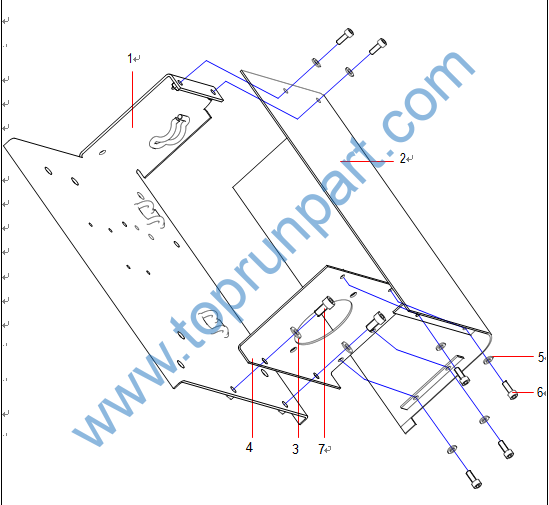

1 13418234 安装底板组件 1
2 13418197 盖板 1
3 24000633 垫圈 2
4 13418211 前面板组件 1
5 24000632 垫圈 6
6 60249819 螺钉 6
7 A210204000340 螺钉 2
序号 零件号 名称 备注 数量 页码

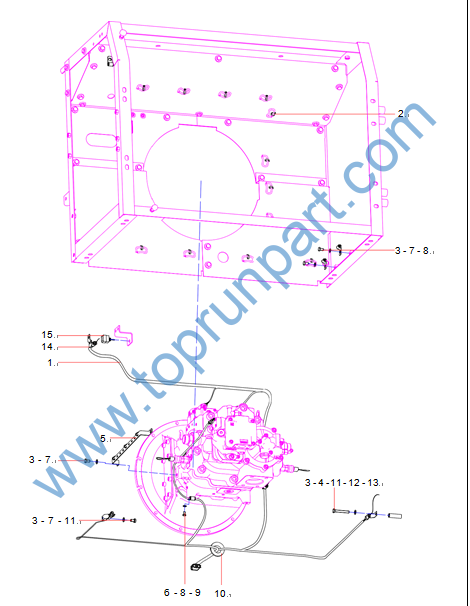

1 14133567 泵室线束 1
2 A239900000065 扎带 22
3 A210491000120 垫圈 8
4 24000512 弹簧垫圈 1
5 13309252 比例阀线束固定架 1
6 A210111000342 螺栓 1
7 A210111000195 螺栓 6
8 60086353 线夹 5
9 24000633 垫圈 1
10 11169936 橡胶护套 1
11 11400099 线夹AMP 2
12 11166822 钢管 1
13 A210111000295 螺栓 1
14 60041902 接插件90度固定金属附件 1
15 13514525 电磁泵开关 1
序号 零件号 名称 备注 数量 页码

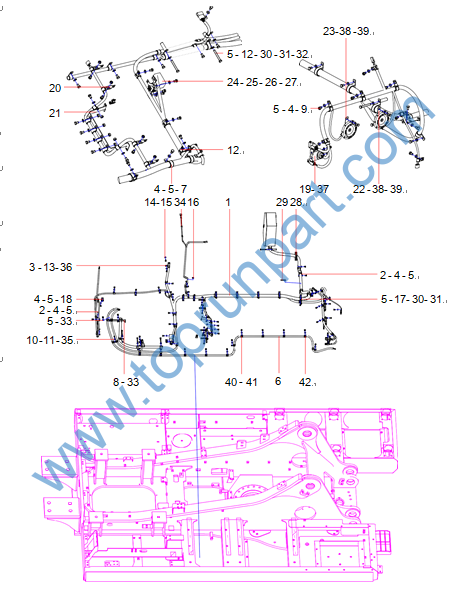

1 SSY004681647 车身线束 1
2 60083322 线夹 26
3 60086354 线夹,线卡 12
4 A210111000195 螺栓 54
5 A210491000120 垫圈 62
6 60242056 电源线 1
7 60086357 线夹,线卡 12
8 13514948 线束支架 1
9 60086355 线夹,线卡 8
10 A210111000101 螺栓 20
11 60060548 垫圈 1
12 60086356 线夹,线卡 5
13 60238783 垫圈 1
14 A210210000003 螺钉 1
15 24000630 垫圈 1
16 11169936 橡胶护套 2
17 60119587 线夹 1
18 60041902 接插件90度固定金属附件 4
19 60149605 线夹 12
20 11768685 线夹固定架2 4
21 13840915 比例阀线束固定架组件 1
22 60202066 扬声器 1
23 60202067 扬声器 1
24 12060843 线夹三菱 1
25 12060897 接插件固定线夹 2
26 12061491 接插件固定线夹 1
27 12061200 接插件固定线夹 1
28 11844004 橡胶护套 1
29 11133736 护套 1
30 A210111000295 螺栓 4
31 11166822 钢管 4
32 24000512 弹簧垫圈 4
33 A210111000012 螺栓 1
34 A239900000065 扎带 35
35 A210491000121 垫圈 19
36 A210210000008 螺钉 1
37 13300235 接插件安装支架 1
38 A210111000323 螺栓 4
39 24000633 垫圈 4
40 60149607 线束固定夹 2
序号 零件号 名称 备注 数量 页码
41 11206238 Φ26胶垫 1
42 11206203 Φ40胶垫 1
序号 零件号 名称 备注 数量 页码

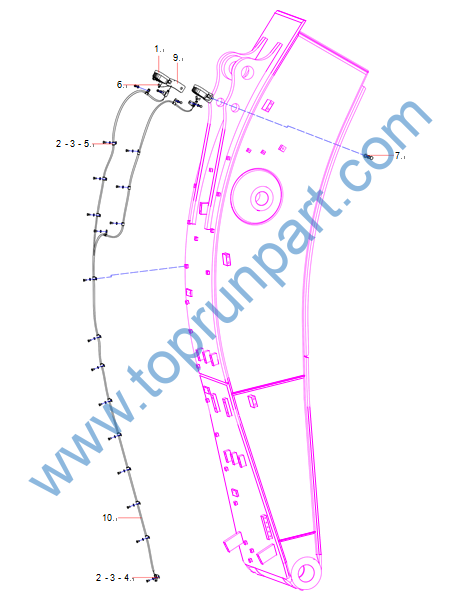

1 141604000169A 照明灯 2
2 A210111000195 螺栓 20
3 A210491000120 垫圈 20
4 60041902 接插件90度固定金属附件 3
5 60083322 线夹 18
6 A239900000053 扎带 2
7 A210491000118 钢结构用高强度垫圈 2
8 A210111000212 螺栓 2
9 13584605 灯架 2
10 13288800 动臂线束 1
序号 零件号 名称 备注 数量 页码

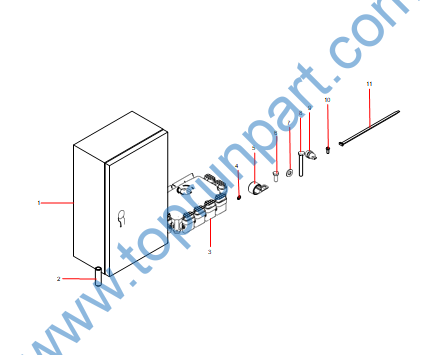

1 13271326 电控箱 1
2 11166822 钢管 2
3 142999000151A 配电盒 1 5-20
4 24000632 垫圈 4
5 60086356 线夹,线卡 2
6 A210111000197 螺栓 4
7 A210491000120 垫圈 8
8 A210111000295 螺栓 2
9 B241000000022 2芯直流插座 1
10 A210210000008 螺钉 4
11 A239900000065 扎带 15
