SY125CAI3LH hydraulic excavator A

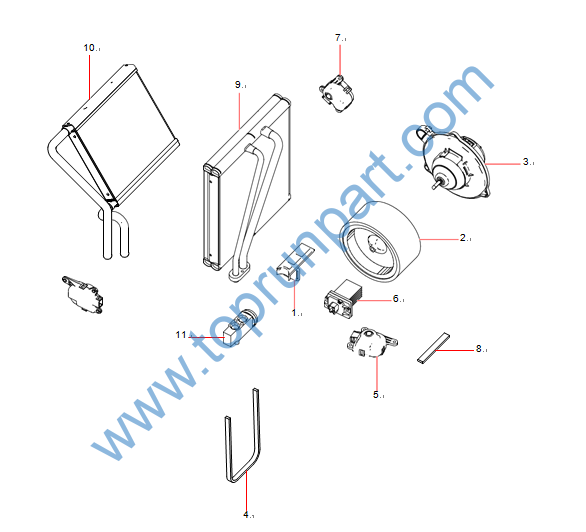

1 60049966 温度传感器 1
2 60049951 风扇叶 1
3 60153199 鼓风电机 1
4 60049948 空调机电束总成 1
5 60049945 直流电动机 1
6 60153240 内气传感器 1
7 60049947 直流电动机 2
8 60033039 温度传感器 1
9 60153202 带部件蒸发器总成 1
10 60153218 蒸发器分总成 1
11 60153197 膨胀阀 1

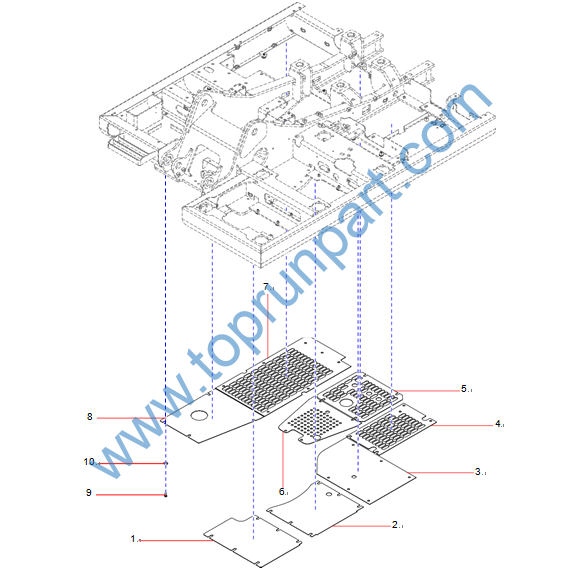

1 12058460 驾驶室前封板 1
2 12058459 驾驶室中封板 1
3 12058458 驾驶室后封板 1
4 14539611 左中封板 1
5 12108521 中后封板盖 1
6 12058454 中前封板 1
7 14081181 右后封板盖 1
8 12058461 油箱封板 1
9 A210111000202 螺栓 41
10 60060548 垫圈 41

第3章行走装置

22
2
11 15
7 28 10
20

4
27
17
25 18
23 14 8 1

6
18

26 19

30
16

30 12
12
9

29 13 3
24 5

序号零件号名称备注数量页码
1 下车液压管路 1 3-4

2 转支承总成 1 3-18

3 131903020002B 张紧装置 2 3-22

4 11688905 履带总成 2 3-24

5 13326483 引导轮总成 2
6 11632477 支重轮总成 14
7 14449483 驱动轮 2
8 SSY004690654 组合行走架 1
9 14539620 履带护板 2
10 A210307000036 螺母 2
11 A820606020170 橡胶垫 1
12 24000633 垫圈 4
13 A210444000001 垫圈 8
14 24000637 垫圈 6
15 12696327 上密封圈 1
16 10542624 盖板 2
17 A210110000281 螺栓 56
18 A210491000118 钢结构用高强度垫圈 104
19 11655950 盖板 2
20 14094846 马达盖板 2
21 A820606030918 护套 2
22 A820101210192 密封板 1
23 A210111000012 螺栓 12
24 60060546 垫圈 6
25 A210111000202 螺栓 4
26 A210111000243 螺栓 40
27 A210491000121 垫圈 4
28 A210111000053 螺栓 44
29 21005240 螺栓 8
30 A210111000342 螺栓 4

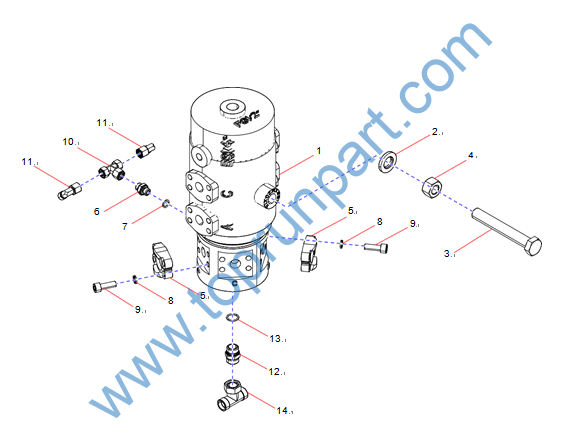

1 60248611 转接头 1 3-10

2 A210491000132 垫圈 1
3 A210110000234 螺栓 1
4 A210307000005 螺母 1
5 B210780000696 对开法兰 8
6 21002815 端直通接头 3
7 B230101000047 O形圈 3
8 A210401000001 弹簧垫圈 16
9 A210204000354 螺钉 16
10 B210780000172 三通组合接头 1
11 B210780000418 直角组合接头 4
12 21002822 端直通接头 3
13 B230101000090 O形圈 3
14 B210780000413 三通组合接头 1

6 21002815 端直通接头 3
7 B230101000047 O形圈 3
11 B210780000418 直角组合接头 4
12 21002822 端直通接头 3
13 B230101000090 O形圈 3

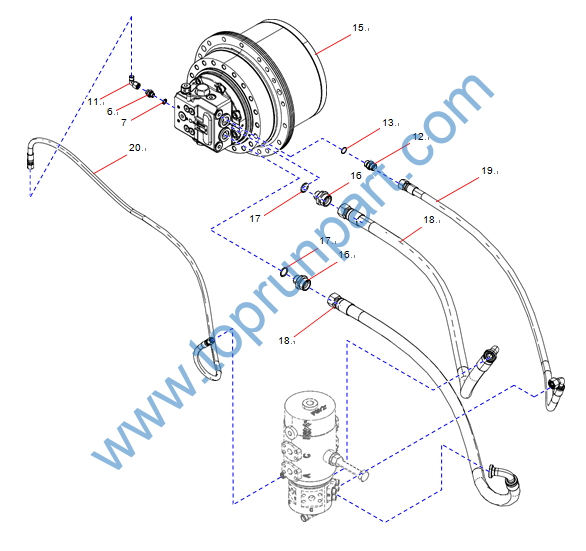

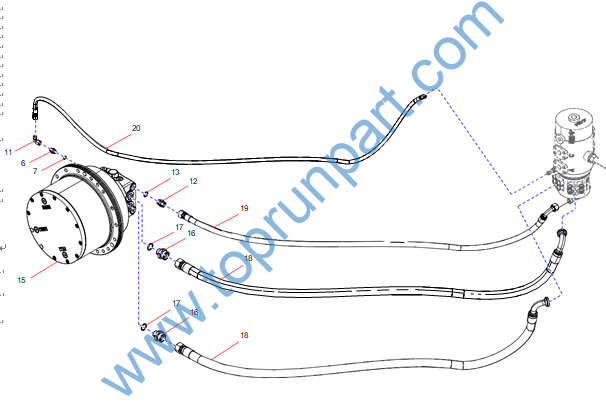

15 60134171 减速机总成 2 3-12

16 A820205002473 端直通接头GEOSG3/4-SM36 4
17 B230101000356 O形圈 4
18 B230103005402 胶管 4
19 B230103000282 胶管 2
20 B230103000671 胶管 2

6 21002815 端直通接头 3
7 B230101000047 O形圈 3
11 B210780000418 直角组合接头 4
12 21002822 端直通接头 3
13 B230101000090 O形圈 3
15 60134171 减速机总成 2 3-12

16 A820205002473 端直通接头GEOSG3/4-SM36 4
17 B230101000356 O形圈 4
18 B230103005402 胶管 4
19 B230103000282 胶管 2
20 B230103000671 胶管 2
