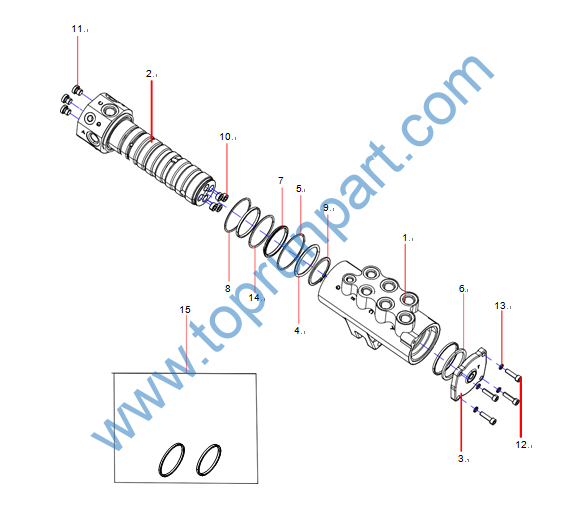

1 60307193 转体 1
2 60307194 转轴 1
3 60307195 端盖 1
4 60307196 挡板 1
5 60307197 垫片 1
6 60307198 垫片 1
7 60307199 旋转密封圈 6
8 60307200 骨架防尘圈 1
9 60307203 轴用弹性挡圈 1
10 60307205 锥堵 4
11 60307204 锥堵 1
12 60307206 六角头螺栓 4
13 60307207 标准型弹簧垫圈 4
14 60307208 抗磨环 1
15 60270960 中央 转接头维修包 1

1 60307193 转体 1
2 60307194 转轴 1
3 60307195 端盖 1
4 60307196 挡板 1
5 60307197 垫片 1
6 60307198 垫片 1
7 60307199 旋转密封圈 6
8 60307200 骨架防尘圈 1
9 60307203 轴用弹性挡圈 1
10 60307205 锥堵 4
11 60307204 锥堵 1
12 60307206 六角头螺栓 4
13 60307207 标准型弹簧垫圈 4
14 60307208 抗磨环 1
15 60270960 中央 转接头维修包 1

2

3

1

序号 零件号 名称 备注 数量 页码
1 60231619 液压马达总成 1 3-14

2 60231580 齿轮减速机总成 1 3-16

3 60266029 减速机总成维修包 1

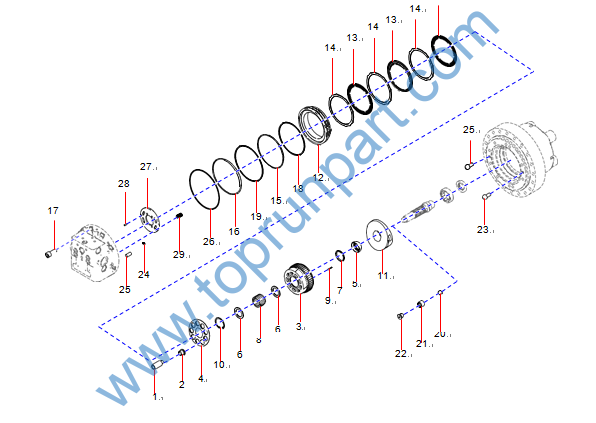

1 60231620 活塞 1
2 60231621 滑靴 1
3 60231622 缸体 1
4 60231623 安装盘 1
5 60231624 球导座 1
6 60231625 垫片 2
7 60231626 垫片 1
8 60231627 弹簧 1
9 60231628 滚子 5
10 60231629 卡簧 1
11 60231630 斜盘 1
12 60231631 制动活塞 1
13 60231632 摩擦片 3
14 60231633 制动片 3
15 60231634 O形圈 1
16 60231635 O形圈 1
17 60231636 螺栓 8
18 60231637 支撑环 1
19 60231638 二速弹簧 1
20 60231639 支撑环 1
21 60231640 活塞 1
22 60231641 滑靴 1
23 60231642 枢轴 2
24 60082997 O形圈 2
25 60231643 销 4
26 60231644 O形圈 1
27 60231645 配油盘 1
28 60231646 销 1
29 60082941 弹簧 10

1 60233745 螺堵 3
2 60082967 螺堵 1
3 60082993 O形圈 1
4 60231597 螺栓 12
5 60231583 端盖 1
6 60158991 止推垫圈 1
7 60158990 止推板 1
8 60231598 弹性销 3
9 60231589 驱动齿轮 1
10 60231593 止推板 1
11 60231603 衬套 3
12 60231604 滚针轴承 3
13 60231587 行星齿轮 3
14 60231584 保持架 1
15 60231590 螺钉 4
16 60231592 止推板 1
17 60231595 衬套 4
18 60231594 止推垫圈 8
19 60231605 滚针轴承 4
20 60231588 行星齿轮 4
21 60082960 卡簧 1
22 60231586 太阳齿轮 1
23 60231596 卡簧 1
24 60213899 堵头 4
25 60231585 环螺母 1
26 60231601 卡簧 1
27 60231600 角轴承 2
28 60231591 密封圈 1
29 60231602 O形圈 1
30 60231599 浮动油封 2
31 60231582 减速机壳体 1
32 60231581 轴 1
33 60231607 油封 1
34 60231608 滚柱轴承 1
35 60231606 动轴 1

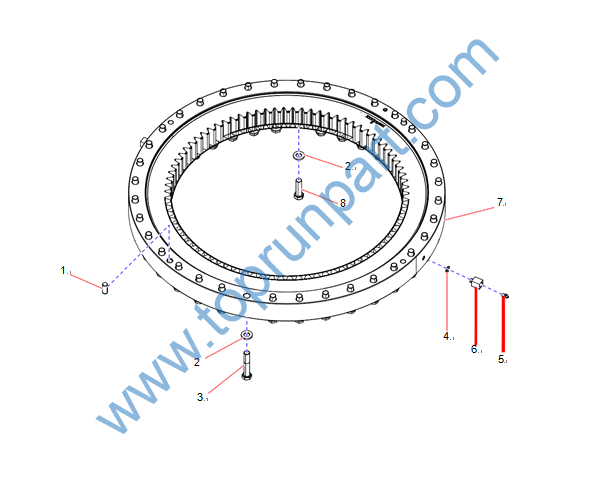

1 A820301012418 销 2
2 A210491000132 垫圈 72
3 A210110000233 螺栓 36
4 A820102010428 密封垫 2
5 B229900000686 油杯 2
6 A820205000955 方接头 2
7 10835684 转支承 1 3-20

8 A210111000063 螺栓 36

1 60199495 密封条 2

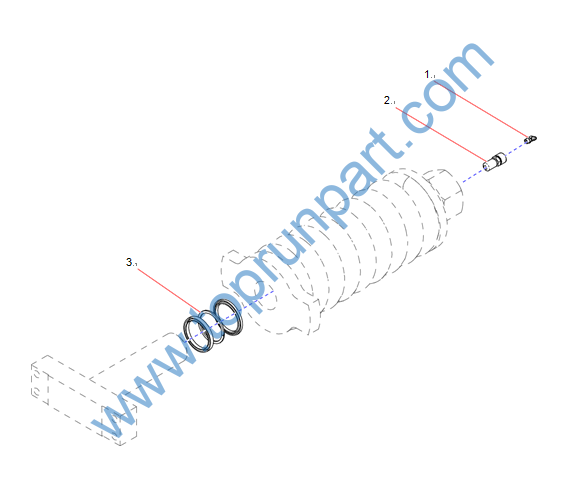

1 60337293 长龄张紧装置黄油嘴 1
2 60091160 黄油阀 1
3 60091161 张紧装置油缸内密封组件 1

1 12390650 履带板 41
2 60088075 螺栓 164
3 11717576 链轨总成 1
4 60110070 螺母 164
5 60339103 履带垫片 2
6 13156331 履带主销套 1
7 11717575 主销轴 1
8 12371665 履带合件 41
9 60173180 LD密封圈 80
10 12917163 履带销套 40
11 11176807 销轴 40

1 工作装置管路 1 4-8

2 13652486 动臂 1
8 13967595 盲孔钢套 2
9 SSY004651288 盲孔轴套70×85×80 2
10 A810312110116 销轴 2
11 A820202005382 销轴 1
12 A810312110115 销轴 2
13 SSY004756970 联板销轴 1
19 12329009 销轴 1
20 A810312019061 固定板 7
21 B229900000686 油杯 7
22 A810312019067 固定套 2
24 10167592 垫片 4
25 A820102010793 垫片 4
26 10167595 垫片 10
27 10167594 垫片 10
31 A210491000121 垫圈 14
32 A210111000202 螺栓 14
34 A210110000352 螺栓 2
35 A210307000029 螺母 20
36 B230101001126 MSM油封 4
39 A820101322531 灯架 1
40 A210111000263 螺栓 1
41 SSY004757012 垫板 1
42 SSY004835007 锁紧组件 1 4-26
