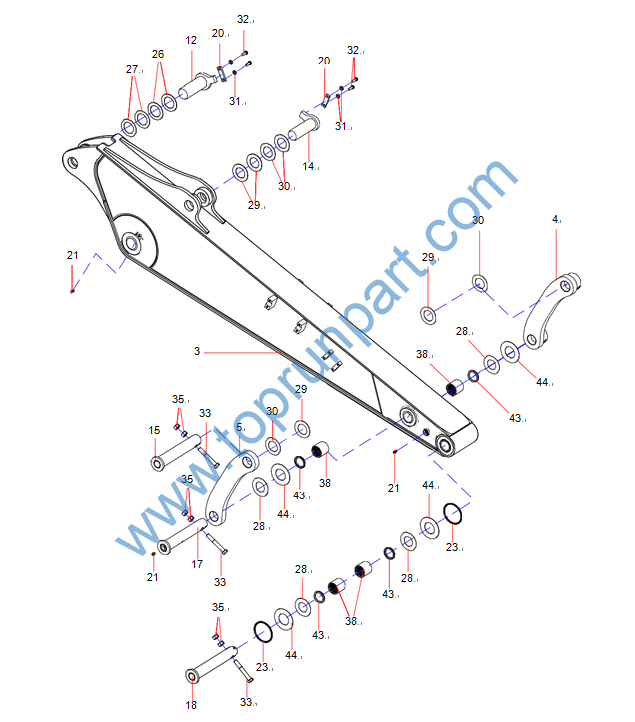

3 11652062 斗杆 1
4 11821941 左摇杆 1
5 11821876 右摇杆 1
12 A810312110115 销轴 2
14 11647026 销轴 1
15 A810312110110 销轴 1
17 A810312110112 销轴 1
18 12597347 销轴 1
20 A810312019061 固定板 7
21 B229900000686 油杯 7
23 A210609000352 O形圈 4
26 10167595 垫片 10
27 10167594 垫片 10
28 A810312019062 垫片 4
29 A810312990209 垫片 8
30 A810312990208 垫片 8
31 A210491000121 垫圈 14
32 A210111000202 螺栓 14
33 A210110000234 螺栓 4
35 A210307000029 螺母 20
38 13744966 盲孔钢套 4
43 B230101001123 ME-2防尘圈 4
44 10167597 垫片 4
6 SSY004726160 连杆总成 1 4-22
7 13508384 铲斗 1 4-24
16 A810312110111 销轴 1
23 A210609000352 O形圈 4
29 A810312990209 垫片 8
30 A810312990208 垫片 8
33 A210110000234 螺栓 4
35 A210307000029 螺母 20
37 B230101001124 ME-2防尘圈 6

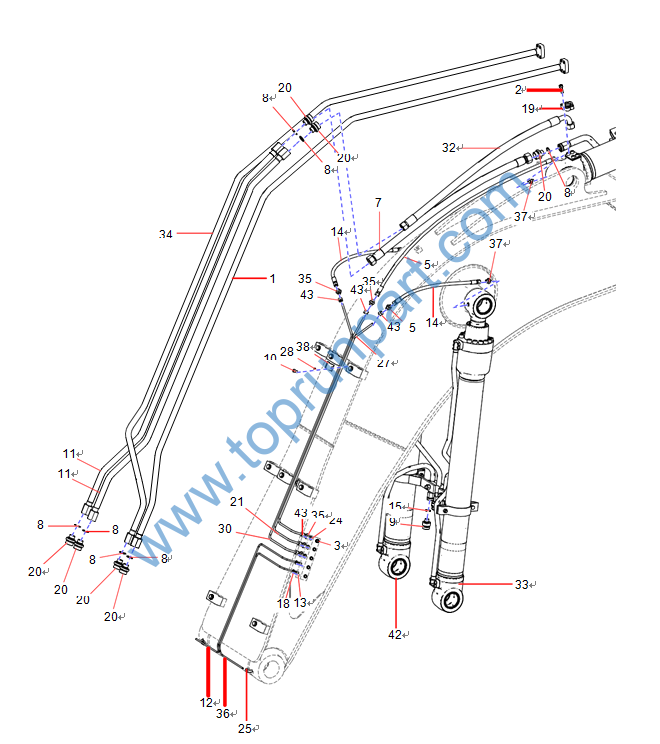

4 151007260133A 胶管总成 2
6 A210111000103 螺栓 14
8 B230101000356 O形圈 11
16 A210491000121 垫圈 14
17 12448345 钢管 10
20 A820205002473 端直通接头GEOSG3/4-SM36 11
22 13624410 上管夹 14
23 13652191 铲斗钢管总成 1
26 13652260 铲斗小腔钢管总成 1
29 11691020 斗杆油缸 1 4-12
31 A210204000215 螺钉 8
39 150902030088A 铲斗油缸 1 4-16
40 A210609000136 O形圈 2
41 24000512 弹簧垫圈 8

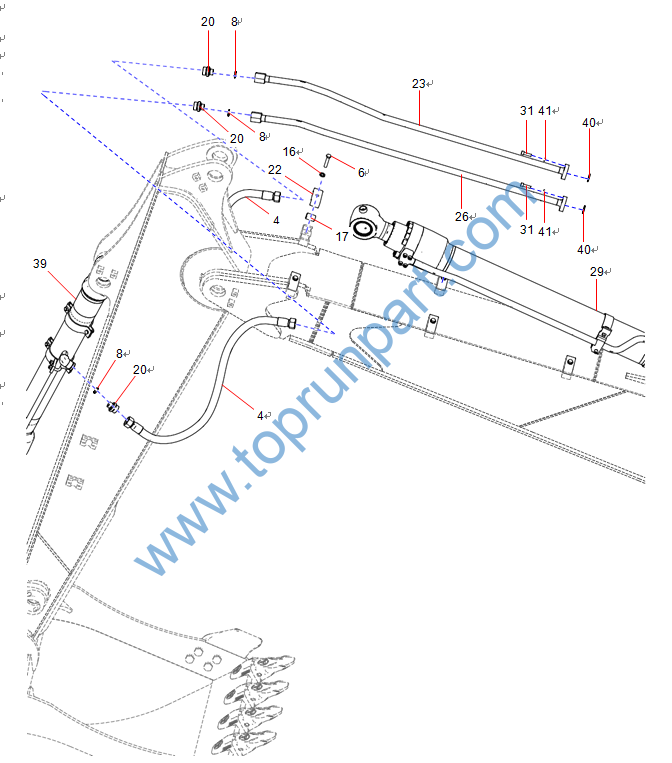

1 SSY005686489 铲斗大腔钢管总成 1
2 A210204000354 螺钉 4
3 B229900000686 油杯 5
5 B230103003277 胶管 1
7 60099416 胶管总成 1
8 B230101000356 O形圈 11
9 A820205002472 端直通接头GEOLG1/2-SM36 4
10 A210204000339 螺钉 4
11 SSY005686120 斗杆钢管总成 2
12 13652503 动臂润滑管 1
13 B210770000085 端直通接头 2
14 B230103000815 胶管 2
15 B230101000090 O形圈 4
18 A210434000005 垫圈 2
19 B210780000696 对开法兰 2
20 A820205002473 端直通接头GEOSG3/4-SM36 11
21 13652540 斗杆黄油管 1
24 A210434000007 垫圈 3
25 A210715000008 管接头 2
27 13652529 右动臂黄油管 1
28 24000511 弹簧垫圈 4
30 13652533 左动臂黄油管 1
32 60284664 胶管总成 1
33 11691717 右动臂油缸 1 4-14
34 SSY005686459 铲斗小腔钢管总成 1
35 A820205001235 管接头 6
36 13652490 动臂润滑管 1
37 A820205000858 管接头 3
38 A820101345161 管夹4 2
42 11689935 左动臂油缸 1 4-20
43 B210334000015 螺母 6

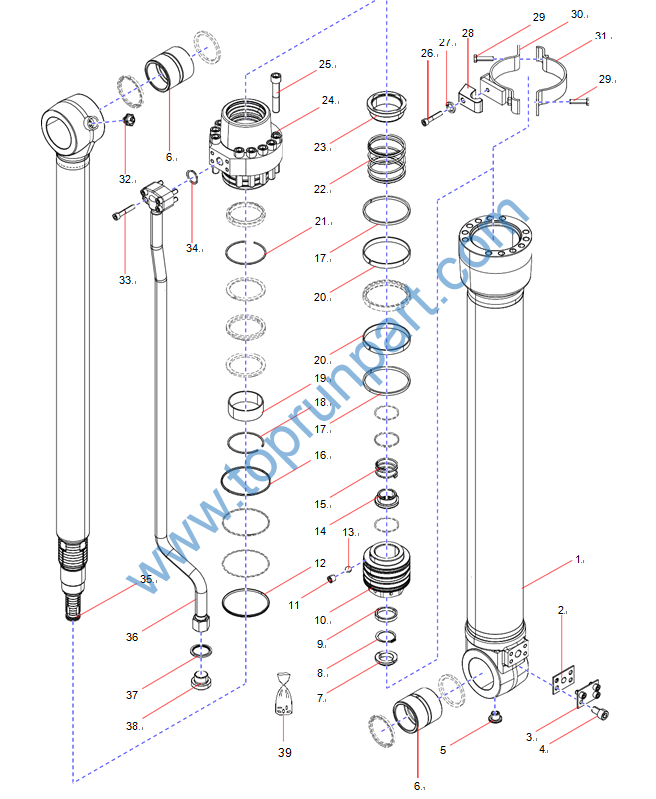

1 11691026 缸筒总成 1
2 SYG005065865 保护垫 1
3 11691009 盖板 1
4 A210204000202 螺钉 4
5 11261296 导套 1
6 14552710 含油轴套 2
7 11691017 卡键 1
8 A210414000028 挡圈 1
9 11691018 卡键帽 1
10 11691013 活塞 1
11 A880801010041 螺钉 1
12 60061677 K08-D密封圈 1
13 A210661000016 钢球 1
14 11691016 小缓冲套 1
15 11691015 小弹簧 1
16 A210609000157 O形圈 1
17 151401060011A 纳污环 2
18 A210417000103 挡圈 1
19 A880809020005 滑动轴承 1
20 60238279 UP导向环 2
21 A210417000095 挡圈 1
22 11691014 弹簧 1
23 11691012 缓冲套 1
24 11691007 压盖 1
25 60022384 螺钉 12
26 A210204000010 螺钉 1
27 A210401000001 弹簧垫圈 1
28 11691008 压块 1
29 A210111000027 螺栓 2
30 11691037 管夹组件二 1
31 11691034 管夹组件一 1
32 A229900010158 油杯 1
33 A210204000335 螺钉 4
34 A210609000136 O形圈 1
35 11691023 活塞杆 1
36 11691032 油管组件 1
37 A210434000013 垫圈 1
38 13203131 螺塞G3/4 1
39 11691482 工艺密封件包W1121820 1

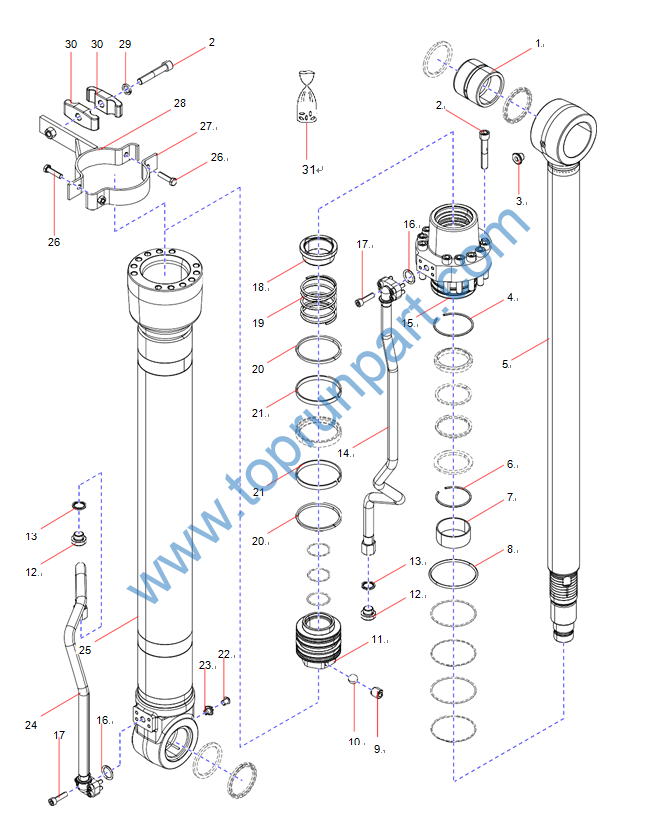

1 14295418 含油轴套 1
2 A880801010034 螺钉 13
3 11261296 导套 1
4 A210417000103 挡圈 1
5 11689922 活塞杆 1
6 A210417000075 挡圈 1
7 A880809020008 自润滑轴承 1
8 A210609000360 O形圈 1
9 24002788 螺钉 1
10 A880899030000 钢球 1
11 13220099 活塞 1
12 13203130 螺塞G1/2 2
13 A210434000011 垫圈 2
14 11690261 油管组件一 1
15 11689914 压盖 1
16 B230101000233 O形圈 2
17 24000431 螺钉 8
18 11689915 缓冲套 1
19 11689917 弹簧 1
20 60192122 UP防污圈 2
21 151401040548A JT导向环 2
22 A290000001564 黄油嘴保护帽 1
23 A229900010158 油杯 1
24 11691192 油管组件二 1
25 11689925 缸筒总成 1
26 A210111000027 螺栓 2
27 11689931 管夹组件一 1
28 11689934 管夹组件二 1
29 A210401000003 弹簧垫圈 1
30 11689919 压块 2
31 11691498 W111工艺密封件包见图 1
