SANY SKT90E2R.5 – Parts Catalog (ODT009666046)
SANY SKT90E2R.5 – Parts Catalog (ODT009666046)
Part Number: ODT009666046
Machine Model: SKT90E2EH Pure Electric Mining Wide-Body Dump Truck
Equipment No.: ODT100000286

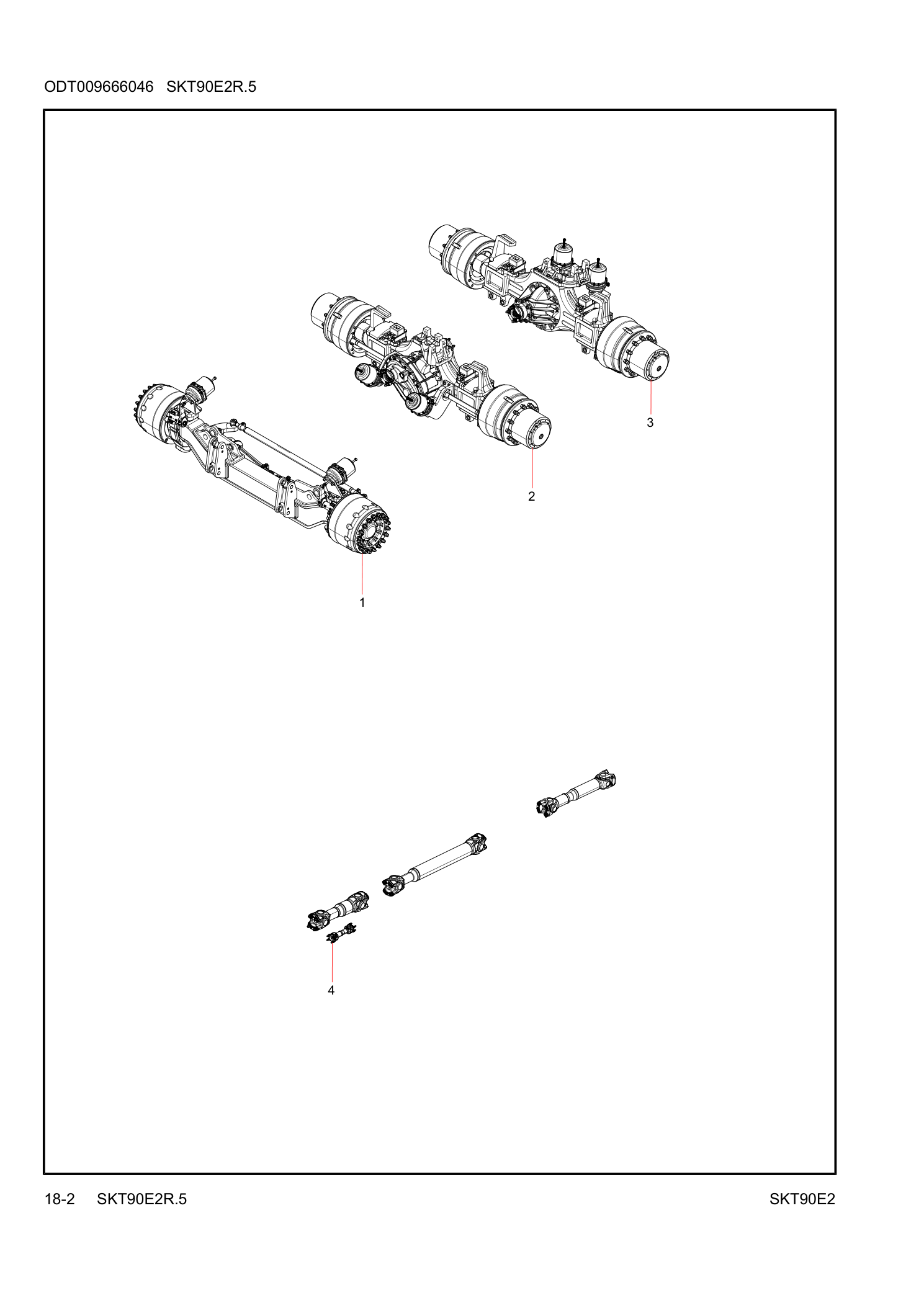

Catalog Section: Group 18

131402010380A Front Axle
250901040643A Steering Oil Cylinder
A210804000002 Oil Cup
A210111000023 Bolt
60023506 Washer
A210612000000 Spherical Plain Bearing
A210416000021 Retaining Ring
131402010257A002 Brake Drum
131402010257A003 Cap
131402010013A011 Hex Head Bolt
131401020099A130 Gasket
131401020106A102 Cross Recessed Countersunk Head Screw
131402010257A004 Locknut
131402010257A005 Washer, Thrust
131402010188A023 Mining Remote Control Safety Intrinsic Circuit
131401020083A006 Wheel Combination Nut
131402010257A008 Hub
131402010257A009 Wheel Bolt
131401020083A010 Bearing, Tapered Roller
131402010257A010 Wheel Hub Oil Seal
131402010257A011 Ring
60314560 Sealing Plug
131402010257A012 Brake Camshaft
131402010257A014 Hexagon Socket Bolt Din912
131402010257A015 Spacer
131402010257A016 O-ring
131402010257A017 Adapter
60147379 Metric Taper Thread Grease Nozzle
60335078 Protective Cover
131402010257A018 Bushing, Sleeve
60107132 Shaft Elastic Retaining Ring
131402010257A019 Brake Base Plate
131402010257A021 Return Spring Pin
131402010257A022 Return Spring
131402010257A023 Roller Wheel
131402010257A073 Pin
131402010257A027 Dust Cover
131402010257A030 Friction Disc (Upper)
131402010257A031 Friction Disc (Lower)
131402010257A032 Washer Asher Din988-s30×42
131402010257A033 Brake Shoe Pin
131402010257A035 Rivet
131402010257A036 Adjusting Washer
131402010257A041 Manual Gap Adjustment Arm
60126698 Ring, Snap
131402010257A042 Cam Shaft Bearer
131402010257A046 Pump Shaft
131402010257A047 Spacer, Adjusting
131402010380A001 Front Axle Housing Assembly
131402010257A056 Protective Sheet
131402010257A059 Steering Transverse Tie Rod Assembly
131402010257A060 Steering Transverse Tie Rod Arm
131402010257A045 Hexagon Head Bolt
131402010257A062 Lower Kingpin
131402010257A063 Lubrication Tube
131402010013A041 Adjustment Screw
131402010013A042 Style 1 Hexagon Nut
131402010257A064 Steering Knuckle (Left)
131402010257A065 Steering Knuckle (Right)
131402010257A066 Upper Kingpin
60279287 Cotter Pin
130201000040A106 Washer, Plain
131402010257A067 Piston Spring Brake Chamber (36/30)
131402010257A070 Cover Plate
131401020742A010 Hexagon Head Bolt With Fine Pitch Thread
131402010257A071 Air Chamber Bracket
131401020742A011 Hex Head Bolt-fin Thread
A210855000011 Hole-shaped Throat Clamp
131401021153A Middle Axle
A210204000158 Screw
131499000006A Limit Block
A210401000001 Spring Washer
A210307000017 Nut
131401020748A020 Hex Cylinder Screw
131401020106A099 Bolt, Socket Head Cap
131401020106A100 Brake Assembly
131401020106A105 Halfshaft
131401020106A110 External Ball Seat
131401020083A014 Oil Seal
131401020742A001 Bearing, Ball
131401020112A062 Grease Nozzle
131401020106A113 Inner Ball Seat
131401020112A063 Hexagon exagon head bolt-fine pitch thread
131401020106A120 Spacer Adjusting
131401020106A205 Brake Adjuster
131401020112A049 Adjuster Shim
131401020112A056 Circlip for Axle
131402010256B002 Air Chamber Assembly
131401020112A057 Hexagon Flange Toothed Bolt With Bearing Face
131401021153A015 Middle Axle Center Drive Assembly
131401020106A051 Slotted Round Nut
131401020106A052 Double-row Tapered Roller Bearing With Double
131401020106A053 Adjust Nut
131401021104A002 Through Shaft
131401020106A143 Lower Bracket
131401020106A220 Threaded Plug
131401020106A023 Cylinderical Pin
131401020106A192 Leaf Spring Support
131401020106A137 Leaf Spring Pad
131401020106A131 Hexagon Exagon Head Bolt-Fine Pitch Thread
131401020106A132 Upper Thrust Rod Bracket
131401020106A031 Hexagon Flange Bolt
131401020106A232 Locking Piece
131401021153A018 Through Drive Axle Housing Assembly
131401020106A233 Straight Through Joint
131401020106A097 Oil Shield
131401020083A005 O-ring Seal
131401020106A095 Gear Ring Bracket
131401020106A094 Teeth
131401020106A164 Planet Carrier With Wheel Side Reduction Shell
131401020106A084 Shaft Flattened Steel Wire Retaining Ring
131401020106A082 Gear Sun
131401020748A021 Adjusting
131401020106A080 Circlips For Shaft
131401020106A079 Sun Gear Thrust Gasket
131401020106A075 Cover
131401020748A025 Cylindrical Socket Head Plug Screw
131401020748A026 Sealing Gasket
131401021153A020 Brake Shoe Assembly
131401020106A127 Semi-hollow Rivet
131401020881A007 Brake Shoe
131401020083A004 Friction Plate
131402010013A056 Lower Return Spring
131401020106A188 Shield Assembly
131402010013A067 Plug
131401020881A006 Rolling Wheel
131401020824A001 Self-locking Nut Vm141.5 Din980-8Zn
131401020824A002 Dodecagon Nut
131401020106A049 Flange Assembly
131401020824A006 Seal Ring
131401020106A212 Hexagon Exagon Socket Flat Head Bolt
131401020106A219 Locking Plate
131401020106A050 Adjusting Nut
131401020106A005 Tapered Roller Bearing
131401020106A002 Hexagon Cylindrical Head Screw
131401020106A003 Hexagon Flange Toothed Bolt With Bearing
131401020106A194 Cross-over Box Cover
131401021104A005 Principal Axis
131401020106A221 Sliding Meshing Sleeve
131401020106A181 Thrust Needle and Retainer Assembly
131401020820A011 Thrust Needle Race
131401020106A149 Rolling Needle And Cage Assembly K70×76×30
131401021104A006 Driving Cylindrical Gear
131401021153A022 Inter-axle Differential Assembly
131401021153A017 Middle Axle Center Drive Housing Assembly
131401020106A225 Bearing
131401021104A019 Differential Case Assembly
131401020824A008 Thrust Ring
131401020106A013 Cylinder Roller Bearing
131401021153A009 Master-slave Bevel Gears
131401020106A223 Tapered Roller Bearing 32316BX3
131401020106A016 Bearing Seat
131401020106A222 Adjusting Gasket
131401021104A007 Passive Cylindrical Gear
131401020106A218 Pressure Switch
60314436 Sealing Washer
131401020106A206 Cylinder Head
131401020106A064 Sealing Liner
131401020106A215 Bushing
131401020106A214 O-ring M7.660-60 34×3
131401020106A213 Piston Rod
131401020106A228 Fork
131401020106A230 Differential Lock Return Spring
131401021104A010 Halfshaft Gear
131401020106A151 Rolling Needle And Cage Assembly K50×57×18
131401021104A009 Oil Collecting Cover
131401021104A008 Inter-axle Differential Housing
131401021153A002 Spider
131401021153A003 Rolling Needle Assembly
131401021153A004 Planetary
131401020106A236 Differential Case
131401020106A237 Halfshaft Gear Shim
131401021498A002 Planet Gear Washer
131401021498A003 Planet Gear
131401021498A005 Cross Shaft
131401021498A007 Cross Shaft Support
131401020842A Rear Axle
131401020106A170 Gap Adjustment Arm
131401020106A171 Piston Spring Brake Chamber
131401020842A004 Rear Axle Center Drive Assembly
131401020106A109 Brake Camshaft (Right)
131401020842A005 Drive Axle Case Assembly
131401020112A046 Row-steep Roller Bearing
131401020112A001 Flange
131401020881A001 Rear Axle Center Drive Case Assembly
131401020824A009 Inter-wheel Differential Assembly
131401020113A001 Cone Gear Pair
131301000449A Drive Shaft Assembly
131301000020A Inter-axle Drive Shaft
131301000133A001 Flange Yoke
131301000133A002 Circlips for Hole-type
131301000364A003 Spider Assembly
131301000364A004 spline shaft fork
131301000364A005 protective sleeve pipe assembly
131301000044A002 Grease Cup
131301000364A006 spline hub
131301000364A008 Yoke Assembly
131301000364A009 blanking cap
A210111000073 Bolt ……………………………15-5, 15-7 A210111000079 Bolt …………………………………. 2-33
