SANY Transmission System Assembly – Parts Catalog (ODT009140135)
SANY Transmission System Assembly – Parts Catalog (ODT009140135)
Part Number: ODT009140135
Machine Model: SKT105AL2 Mining Wide-Body Dump Truck
Equipment No.: ODT100000197
Catalog Section: Group 4

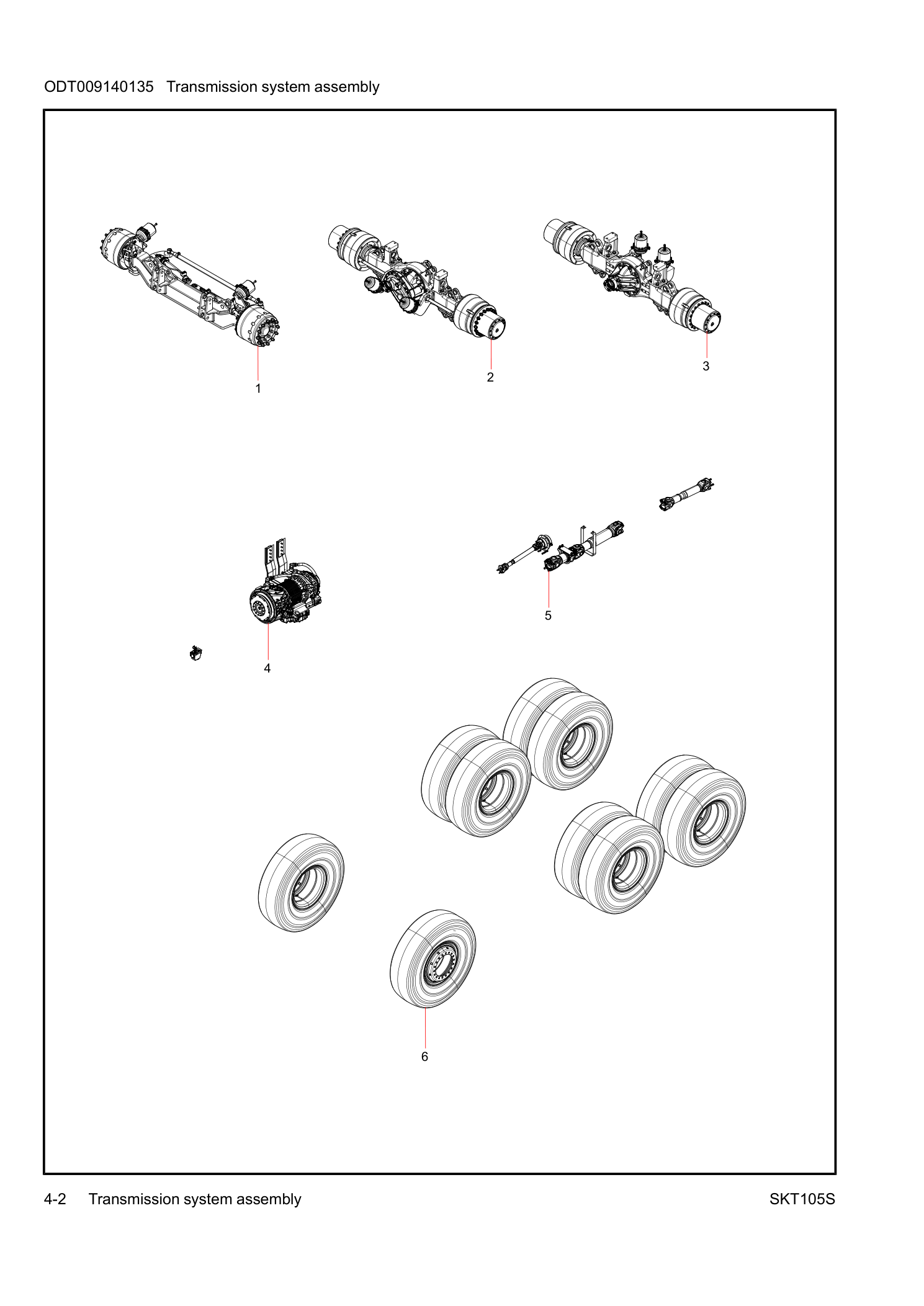

ODT009139035 Front axle installation component
ODT009138231 Central axle installation assembly
ODT009138886 Rear axle installation assembly
ODT007698373 Gearbox installation assembly
ODT007695844 Transmission shaft installation assembly
ODT008798502 Tyre Installation Assembly
131402010637A Front Axle
150901042025A Cryogenic Steering Cylinder
A210804000002 Oil Cup
A210111000212 Bolt
A210401000004 Spring Washer
ODT005516619 Pin Shaft
60183119 Spherical Plain Bearing
A210416000037 Retainer Ring
ODT005516615 Access Board
131402010637A001 Wheel Hub Brake Drum Assembly
131401020977A008 Wheel Nut
131402010188A001 25T mining machine front axle retaining ring
131402010188A035 Mining Remote Control Protective Sleeve
131402010001A012 Bearing Nut Lock Ring
131401020099A129 Dust Cover Bolt
131401020099A130 Gasket
131402010188A046 Cover
131402010013A011 Hex Head Bolt
131402010188A038 Camshaft – Left
131402010188A039 Camshaft – Right
131402010188A041 O-ring
60287363 Ring, Retainer
131402010188A025 Oil Seal Seat Ring
131401020650A001 Anti-loose Bolt
131402010188A017 Mining Intrinsic Safety Oil Quality Analyzer
131402010188A018 Mining Intrinsic Safety Wireless Remote Control
131402010188A029 Steering Knuckle Assembly
131488001060A Oil Seal Seat Bolt Washer
60279269 Bolt – Fastening Dust Cover
60139085 Washer
131402010188A015 Camshaft Support Assembly
131402010188A016 25T mining machine front axle manual adjusting
131402010188A042 Spacer Adjusting
60163024 Shaft Elastic Retaining Ring
131401020134B011 Cylinderical Pin
131500000054A Sliding Grease Nozzle
131402010644A002 Air Chamber Assembly
131402010188A036 K Mining Machine Hub
131402010188A037 K Mining Machine Final Drive Housing
131401020742A010 Hexagon Head Bolt With Fine Pitch Thread
131402010269A002 Upper Cover Plate
131402010188A026 25T mining machine front axle kingpin
131402010188A059 Bushing, Sleeve
131402010001A050 Hexagon Thin Nut
131402010188A028 Steering Stop Post
131402010644A004 Oil Seal Assembly
131402010188A004 Spacer, Adjusting
131402010188A011 Adjusting
131402010269A004 Front Axle Assembly
131402010188A003 Spacer
131402010188A024 25T mining machine front axle O-ring
131402010188A002 Thrust Shim
60304951 Lockpin
131402010637A002 Steering Knuckle Lower Arm
131402010637A004 Steering Tie Rod Assembly
131401020106A076 Cross Recessed Countersunk Head Screw
131402010282A007 Brake Drum
131402010188A023 Mining Remote Control Safety Intrinsic Circuit
131402010269A006 Wheel Hub
131402010644A006 Oil Seal
131402010188A021 Wheel Bolt
131401020083A010 Bearing, Tapered Roller
131402010282A002 Brake Shoe Assembly
131402010188A097 Flexible Baffle Ring for Shaft
131402010188A049 Brake Shoe
131402010188A054 Rolling Wheel Assembly
131402010188A096 Sleeve
131402010188A045 Rivet
131402010188A085 Friction Disc
131402010188A053 Return Spring
131402010188A052 Return Spring Pin
131402010188A047 Brake Base Plate Assembly
131402010188A069 Left Brake Base Plate
131402010269A013 Dust Disc Assembly
131402010188A056 Adapter
131402010188A098 Nozzle Cap
131402010188A099 Wiring Harness Fuse
131402010188A072 Sealing Plug
131402010188A068 Camshaft Washer
131402010188A101 Brake Shoe Pin
131402010188A055 Pin
131402010188A070 Right Brake Backup Plate
131402010188A018 Mining Intrinsic Safety Wireless Remote Control Receiver
60126698 Ring, Snap
B210780000164 Screw
SYG009135305 Cylinder assem
A210661000016 Steel Ball
SYG006266740 Piston
A230101000160 CST Sealing Ring
A880806030207 Seal, BS
B230101002027 PWD dust ring
A210855000021 Throat Clamp
SYG006153137 Dust Cover
A210855000011 Hole-shaped Throat Clamp
SYG009135309 Piston rod assem
SYG009377922 Low-temperature Steering Cylinder
131401021454A Middle Axle
ODT005516618 Supporting Plate
131502000023A Stop Block
130201000061A103 Circlips for Shaft
131488001103A Sun Gear Gasket
131401020099A118 Oil Drain Screw Plug
131401020099A115 Wheel-side End Cover Bolt
131401020102A005 Wheel-side Reducer Fastening Bolt
131401021023A004 Wheel-side Reducer Sub-assembly
131401020682A015 Gear, Sun
131488001041A Shaft Head Locking Nut
131401021023A006 Gear Ring And Ring Bracket Assembly
131401021454A001 Hub Assembly
131401020099A151 Steel Wire Circlip
131401020650A002 Brake Rake Sub-assembly
131401021016A005 Halfshaft
131401020650A063 Camshaft
131488001046A Camshaft Spherical Plain Bearing
131401020099A134 Camshaft Circlip
131401020099A055 Camshaft Support
131401020099A058 Nut
131401020099A057 Adjusting Arm
131401020099A002 Adjusting Arm Washer
131401020099A001 Adjusting Arm Circlip
131401020650A017 Middle Axle Housing Assembly
131401020862A004 Upper Reaction Left Bracket
131401020862A005 Upper Reaction Right Bracket
131401020099A011 Dowel
131488001199A Torque Converter Housing
131401020464A002 Breather Plug Assembly
131401020099A160 Refill Plug
131401020578A052 Plug
131401021454A002 Middle Axle Center Drive Assembly
131401020099A066 Reducer Fastening Bolts
131401020099A068 Middle Axle Decelerator Housing Bolt
131401020650A025 Pressure Switch
131401020099A191 Washer Pressure Switch
131401020099A006 Flange Bolt
131488001064A Flange Nut
131488001070A Locking Nut
131401021461A004 Flange Assembly
131401020650A027 Oil Seal Seat
131401020099A051 Oil Seal Seat Adjustment Shim
131488001056A Through Shaft
131488001058A Through Shaft Protruding Flange Spacer
131488001057A Through Shaft Bearing
131401021023A007 Wheel-side Reducer Shell
131401021023A009 Planet Gear Spacer
131401021016A004 Planetary Gear
131401021023A008 Rolling Needle Bearing Assembly
131401021023A005 Planet Gear Shaft
131401021341A003 Planet Carrier
131401020682A007 Rear Wheel Hub Inner Bearing Assembly
131488001114A Wheel Hub Inner Bearing
131401021461A010 Wheel Hub Oil Seal
131401020658A003 Wheel Hub Outer Oil Seal
131401020650A040 Oil Receiving Cover
131401020650A046 Hanging Spring Pin
131402010568A039 Split Pin
131401020099A139 Steel Wire
131401020099A138 Limit Screw
131401020650A047 Hoof Axle
131401020650A045 Oil Nozzle Spout
131401020650A050 Dust Plug
131402010188A093 Curved Neck Grease Nozzle
131401020650A043 Brake Base Plate
131401020099A137 Rolling Wheel Circlip
131402010568A040 Roller Assembly
131488001027A Rolling Wheel Axle
131402010568A041 Bush
131402010568A048 Friction Plate
131401021461A008 Input Shaft Oil Seal
131401020099A150 Bearing
131488001072A Input Shaft
131401020099A074 Locking Plate
131401020106A003 Hexagon Flange Toothed Bolt With Bearing
131401020099A076 Cylindrical Pin Gearbox Cover
131401020099A077 Hexagon Socket Bolt
131401020099A078 Cross-over Box Cover
131401020099A079 Sliding Meshing Sleeve
131401021461A007 Differential Lock
131488001089A Driven Cylindrical Gear
131401020650A065 Bolt – Bearing Seat
131401020099A087 Inter-axle Differential Assembly
131401020099A154 469 bearing pedestal
131401020099A111 Middle Axle Driving/Driven Bevel Transmission
131401020650A062 Differential Assembly
131401020458A001 Leaf Spring Seat Bolt
131401020099A093 Middle Axle Decelerator Housing
131401020099A094 Adjust Nut
131401020099A097 Stop Plate – Adjustment Ring
131488001073A Driving Cylindrical Gear
131401020099A085 Bushing
131401020099A105 Cone Bearing – inter-axle Differential
131488001071A Flange
131488001090A Spider
131488001091A Planetary
131401020099A086 Rear Half Shaft Wheel Washer Thrust Washer
131401020099A100 Halfshaft Gear
131401020650A066 Differential Case Assembly
131401020099A103 Fixed Pin
131488001093A Halfshaft Wheel Pad
131488001095A Long Shaft
131401020101A001 Cross Axis-short Axis
131488001097A Planet Gear
131401020650A037 Cross Shaft Connection Block
131401020977A014 Differential Bearing Assembly
131401021453A Rear Axle
131488001067A Spherical Plain Bearing Bolt
131488001011A Manual Adjustment Arm Assembly (Left)
131488001012A Manual Adjustment Arm Assembly (Right)
131401020650A006 Rear Axle Case Assembly
131401020650A011 Lower Reaction Rod Bracket
131401021453A001 Rear Axle Main Reduction Assembly
60106900 Style 1 Hexagon Nut
131488001047A Locknut
131401021462A003 Seal Assembly, Oil
131401020099A144 Adjusting Shim
131401020099A033 Driven Bevel Gear Pair
131401020099A042 Rear Axle Decelerator Case
131401020099A046 Bearing Shell Lock Pin
130202000149A Transmission
ODT007697434 Oil cooler
130202000149A019 Torque Converter Assembly
130202000149A001 Transmission Body Assembly
130202000093A039 Bolt M16×30
130202000149A003 Lifting Bent Plate
130202000093A008 Sensor Assembly
130202000093A240 Harness Fixing Clamp
130202000093A225 Vibration Isolation Pad
130202000149A005 Hexagon Head Bolt
130202000093A226 Spacer Bushing
130202000149A078 Controller
130202000149A079 Controller Mounting Bracket
130202000149A006 External Hexagon Flange Face Bolt
130202000093A268 Transmission Oil Filter Assembly
130202000149A007 Solenoid Valve Shield
130202000149A080 Harness Assembly
130202000093A217 Harness Fixing Strap
130202000093A237 Cable Assembly
130202000093A266 Oil Pan Assembly
130202000093A216 Clip
130202000093A019 Partition Plate
130202000093A020 Paper Gasket Assembly
130202000093A072 Plug Screw
130202000093A271 Signboard
130202000093A267 Oil Indicator Assembly
130202000093A018 Clutch Pressure Regulating Valve Assembly
130202000149A009 Protective Cover
130202000093A218 Quick Coupler
130202000093A241 Retarder Valve Assembly
130202000093A242 Sealing Ring
130202000093A006 Clutch Adjustment Valve Assembly
130202000093A252 Oil Drain Back Pressure Valve
130202000093A254 Snap Ring
130202000093A251 Valve Assembly
130202000093A248 Shoulder Bolt
130202000093A249 Bracket
130202000093A258 Ball Bearing
130202000149A015 Coupling
130202000149A017 Deep Groove Ball Bearing
130202000149A018 Rear Pto Shaft Assembly
130202000149A Transmission (2/3)
130202000149A010 Speed Sensor
130202000149A013 Output Flange Assembly
130202000149A081 Cooling Component
130202000093A273 Side Plate
130202000093A276 Pump Wheel
130202000093A279 Pump Wheel Gear Hub
130202000093A281 Hexagon Socket Head Bolt
130202000093A282 Thrust Bearing Seat Ring
130202000093A283 Thrust Bearing
130202000093A284 Guide Wheel Bracket
130202000093A286 Torque Converter Stator
130202000149A020 Torsional Vibration Absorber Assembly
130202000093A288 Metal Sealing Ring
130202000093A289 Fixed Gasket
130202000093A363 WASHER-HARD
130202000093A294 Housing Assembly
130202000093A296 Clutch Piston
130202000149A022 Spline Disk
130202000093A300 Steel Piece
130202000149A024 Back Plate
130202000093A303 Turbine
130202000093A304 Turbine Gear Hub
130202000093A305 Thrust Seat Ring
130202000093A306 One-way Clutch Support
130202000093A307 One-way Clutch Roller
130202000093A308 One-way Clutch Roller Springs
130202000093A261 Torque Converter Housing Assembly
130202000093A174 Paper Gasket
130202000149A025 Planetary Transmission Assembly
130202000093A263 Oil Pump Assembly
130202000093A176 Rear Cover Assembly
130202000149A028 Hexagon Bolt-Fin Thread
130202000093A395 Tapered Roller Bearing Assembly
130202000093A312 Sealing
130202000093A313 Lip-type Oil Seal
130202000093A314 Stud Bolt
130202000093A315 Hexagon Nut
130202000093A028 Vent Plug
130202000149A029 Torque Converter Housing Assemblyr
130202000093A319 Support Seat Assembly
130202000093A320 Gear
130202000093A323 Protective Cover Assembly
130202000093A391 Tapered Roller Bearing
130202000093A331 Retarder Stator
130202000093A333 Retarder Rotor
130202000093A340 Bearing Locking Nut
130202000093A342 Multi-pipeline Shell
130202000093A389 Tapered Roller Bearing Replacement
130202000093A074 Bearing, Needle
130202000149A031 Output Shaft
130202000149A032 Padding
130202000149A034 Coupling Piece
130202000149A035 Baffle
130202000149A036 Gear Hub
130202000149A037 Spring Assembly
130202000149A038 Gear Ring
130202000149A040 Bearing Holder
130202000093A378 Bearing Assembly
130202000093A379 Bearing Inner Ring Spacer
130202000149A041 Tachometer Rotor
130202000149A042 Hole Flat Steel Wire Retaining Ring
130202000149A043 Thrust Pad
130202000149A044 Elastic Pin
130202000149A045 Planet Shaft Assembly
130202000149A047 Gear, Planetary
130202000149A049 Thrust Needle Bearing
130202000149A053 Connecting Disk
130202000093A103 Spring Pin
130202000093A383 Needle Bearing
130202000093A079 Thrust Disc
130202000149A025 Planetary Transmission Assembly (1/3)
130202000093A061 Rear Housing Steel Shim
130202000093A109 Center Shaft
130202000093A111 Sun Gear
130202000093A087 Clutch Coupling Plate
130202000093A089 Spring
130202000093A100 Planetary Carrier
130202000093A090 Teeth
130202000149A059 Transmission Housing Assembly
130202000093A102 Clutch Back Plate
130202000093A099 Retaining Ring
130202000149A061 Middle Housing Assembly
130202000093A113 Wave Spring
130202000093A114 Connector
130202000093A115 Planetary Carrier Assembly
130202000093A121 Gear Hub Assembly
130202000093A388 Taper Roller Bearing
130202000093A127 Sealing Shell
130202000093A420 Disc Spring
130202000093A144 Large Round Head Screw
130202000093A148 Multi-pipeline Shell Assembly
130202000093A366 Shaft Assembly
130202000093A157 Clutch Hub
130202000093A419 Brake Pad
130202000093A161 Driven Plate
130202000149A025 Planetary Transmission Assembly (3/3)
130202000149A066 Rear Cover
130202000149A068 Piston-Clutch5 C5
130202000149A071 Middle Housing
130202000149A072 Lock Pin
130202000149A073 Fixed Gear Ring
130202000093A166 Adapter Head
130202000093A167 Mold Sealing Ring
130202000093A170 Pipe Assembly
130202000093A219 Oil Filter Assembly
130202000093A221 Filter Base Assembly
130202000093A005 Switch Assembly
130202000093A023 Filter Element
130202000093A220 Filter Housing Assembly
130202000093A180 Filter Screen Shell
130202000093A184 Fitting
130202000093A190 Protection Device
130202000093A026 Oil Suction Filter Mesh
130202000093A025 Oil Filter Magnet
130202000093A355 Oil Pan
130201000050A149 O-ring Seal
130202000149A074 Flange Disc
130202000093A211 Vernier Pressplate
130202000093A212 Vernier Tube Connector
130202000093A007 Dipstick
130202000093A053 Fitting Joint
130202000093A056 45° elbow
130202000093A054 90° elbow
130202000149A082 Oil Pipe Assembly
130202000093A059 90° adapter connector
130202000093A052 Cooler
ODT006090311 Stents
60008275 Tube Clamp
ODT007697404 Oil Cooler Bracket
ODT004701237 Rubber Pad
ODT004701271 Bending plate assembly
ODT004701250 Block
60016764 Clamp
131301000319A Power Ower Take-off Transmission Shaft
131301000183A Drive Shaft Assembly
ODT007589833 Transition Box
ODT005518384 Drive Shaft Support
131301000319A001 Flanged Fork
131300000053A011 Cross Shaft Assembly
131301000319A004 Spline Shaft Fork
131301000044A002 Grease Cup
131301000319A005 Dust Shield Assembly
131301000319A003 Splined Hub
131301000319A002 Yoke Assembly
131301000319A Power Ower Take-off Transmission Shaft Assembly
131301000133A001 Flange Yoke
131301000133A002 Circlips for Hole-type
131301000364A003 Spider Assembly
131301000364A005 Protective Sleeve Pipe Assembly
131301000364A006 Spline Hub
131301000364A009 Blanking Cap
ODT007558814 Shaft of transition box
ODT007558845 End Cover
ODT007558898 Adjustable Gap Piece
60227257 Floating Oil Seal
ODT007589338 Box Boby
A210214000003 Lifting Ring Screw
ODT007315116 Rim Assembly
131702000226A Tyre
131802000144B Rim
131802000019A002 Outer Rim
131802000057A001 Lock Ring
131802000144B001 Rim Body
Email: sinoreach@yeah.net
